HS30F

產品介紹

|PRODUCTS|

HS30F

型號 Encoder Modules_Incremental

產品說明

● 應用 Application
‧自動化設備 Automated equipment

分享:

解析度 :

100200256360400500512100010241250200020482500400040965000客製

軸孔尺寸 :

3mm4mm5mm6mm6.35mm8mm客製

輸出電路 :

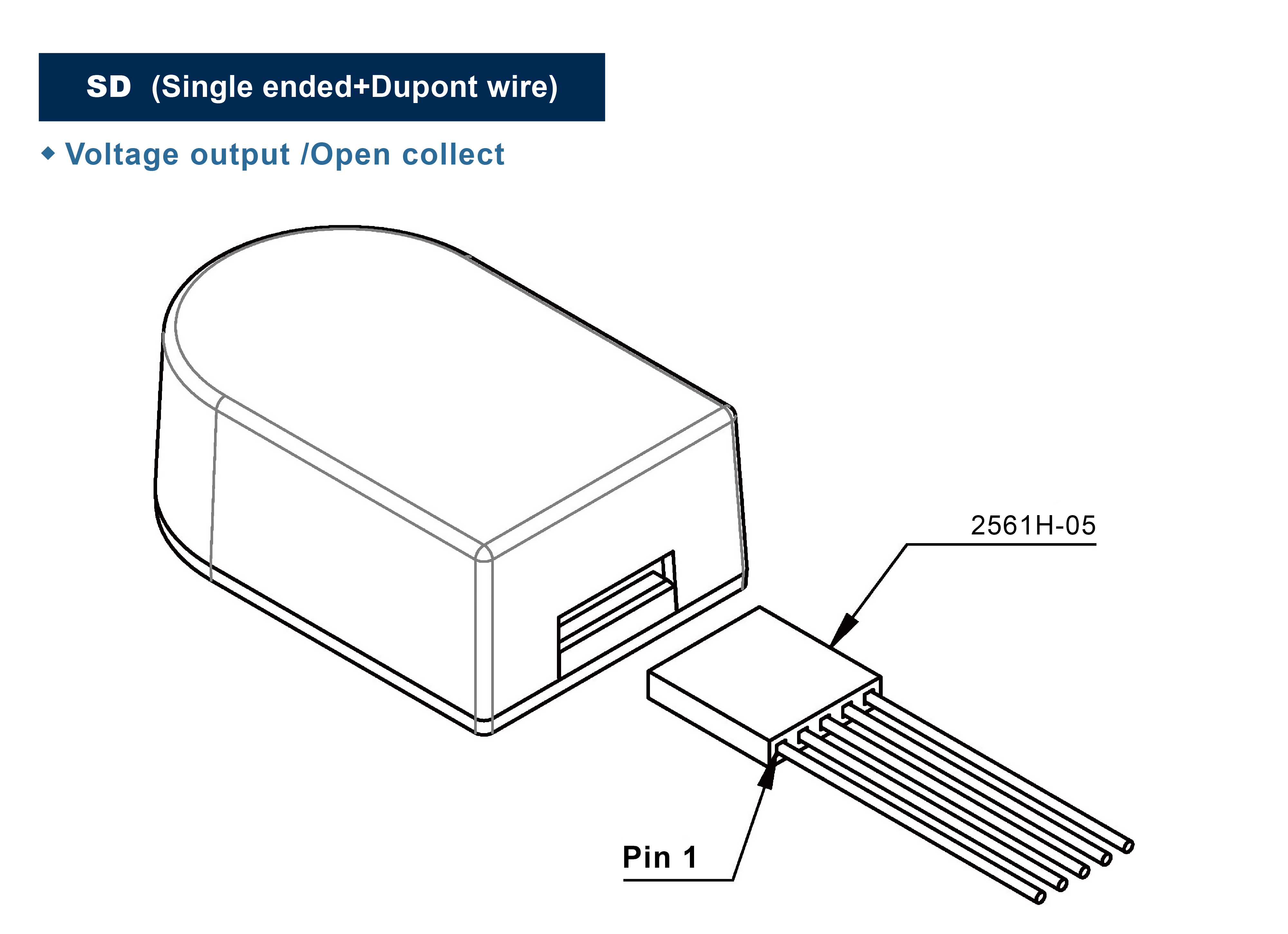

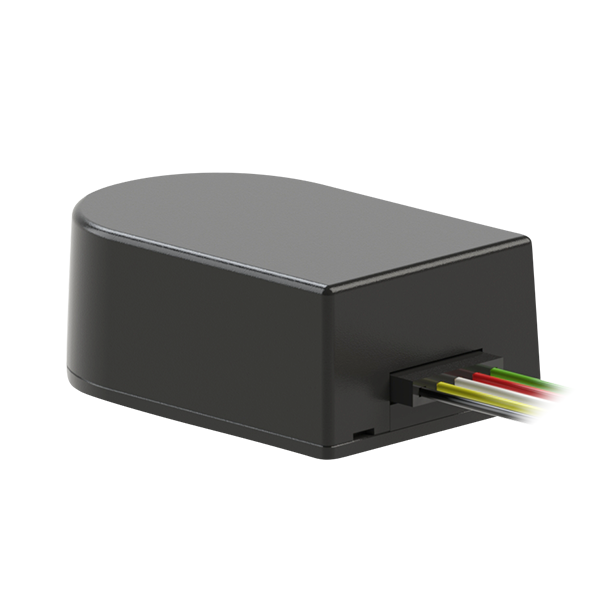

SD (Single ended+Dupont wire)SC (Single ended+Cable)LC (Line driver+Cable)客製

上蓋樣式 :

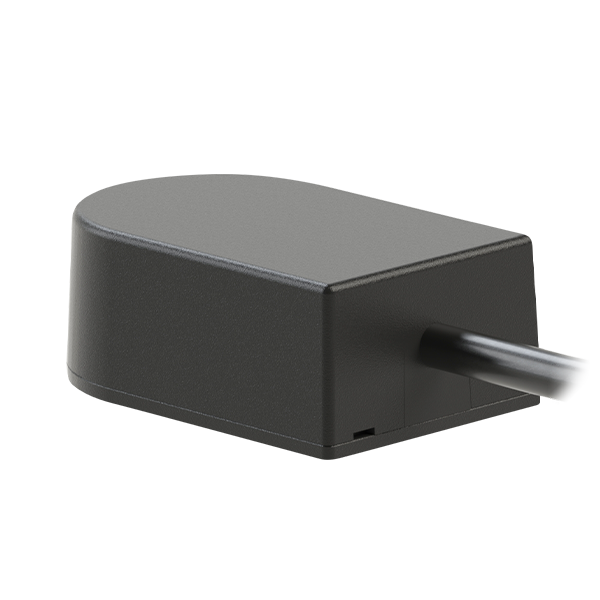

H (有孔Hole on cover)C (無孔Closed cover)SC (Single ended+Cable)-Cable無有孔上蓋

底座樣式 :

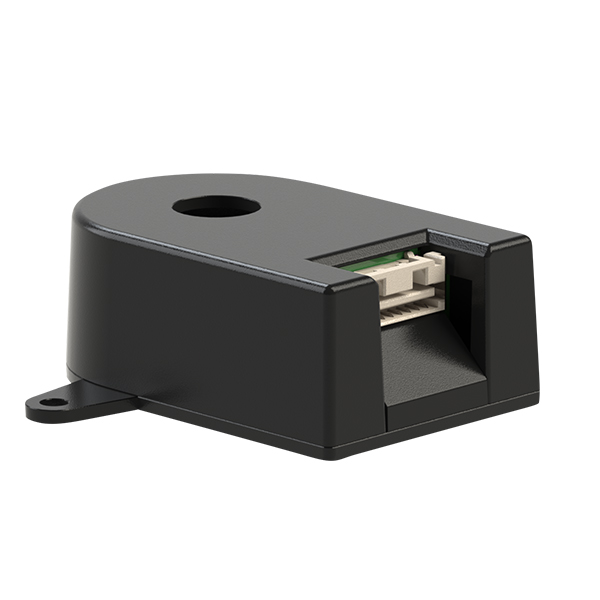

DS (Default standard)DR (Default reinforced)ES (Ears standard)ER (Ears reinforced)

溫度 :

標準 (-40℃ ~ 100℃)T 特殊 (-40℃ ~ 115℃)

組裝治具 :

依比例隨貨附贈

數量:

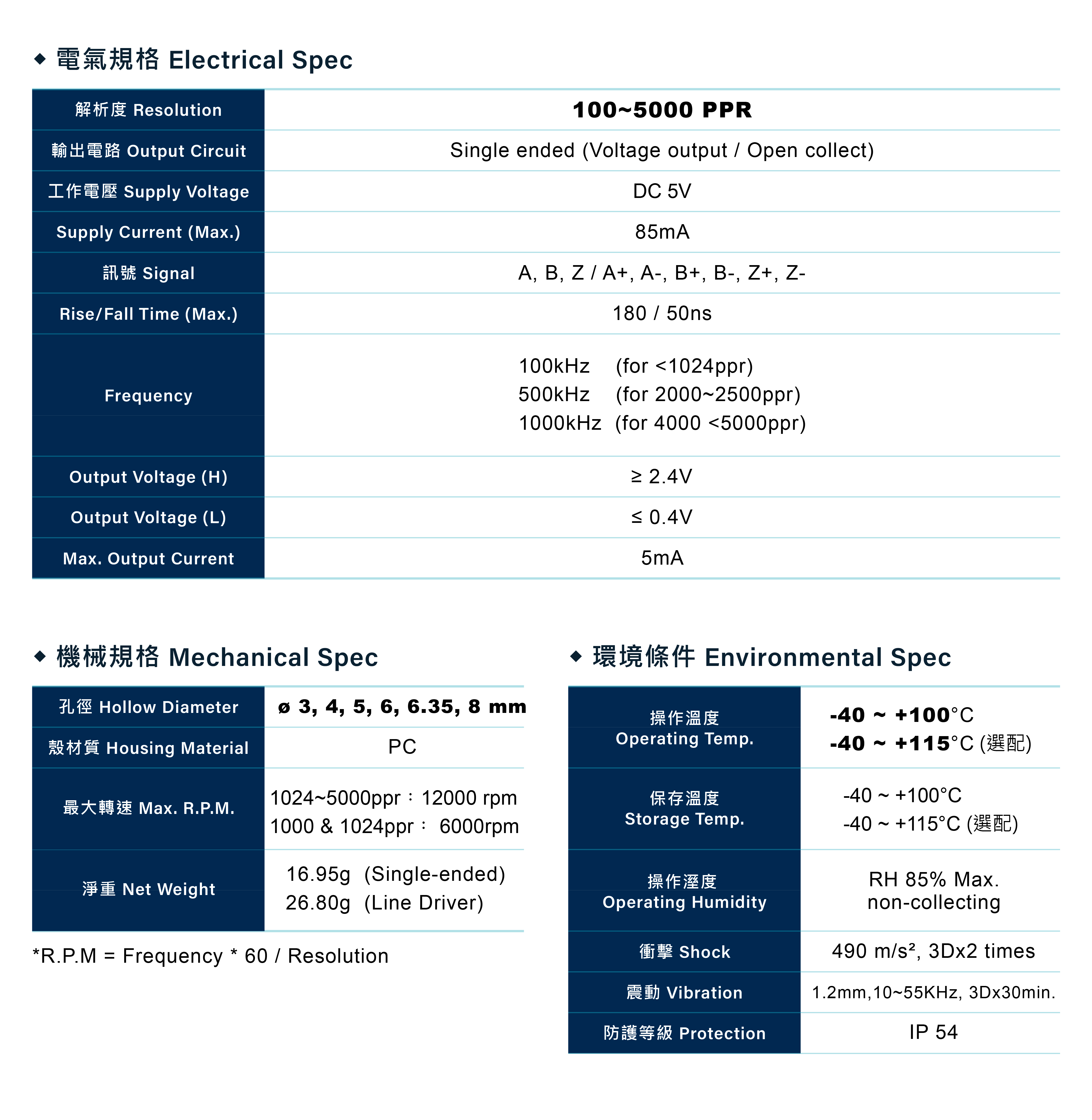

規格

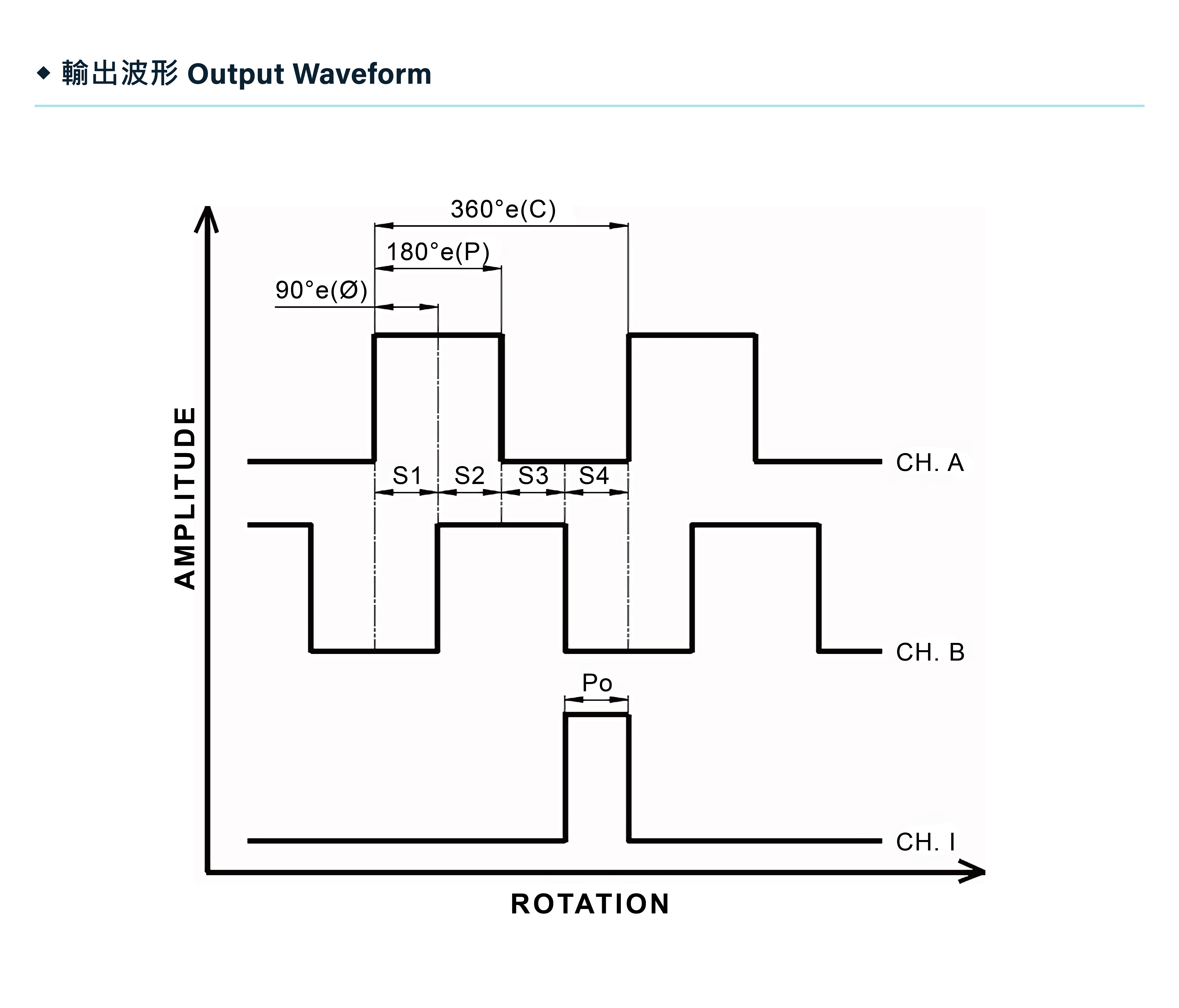

輸出波形

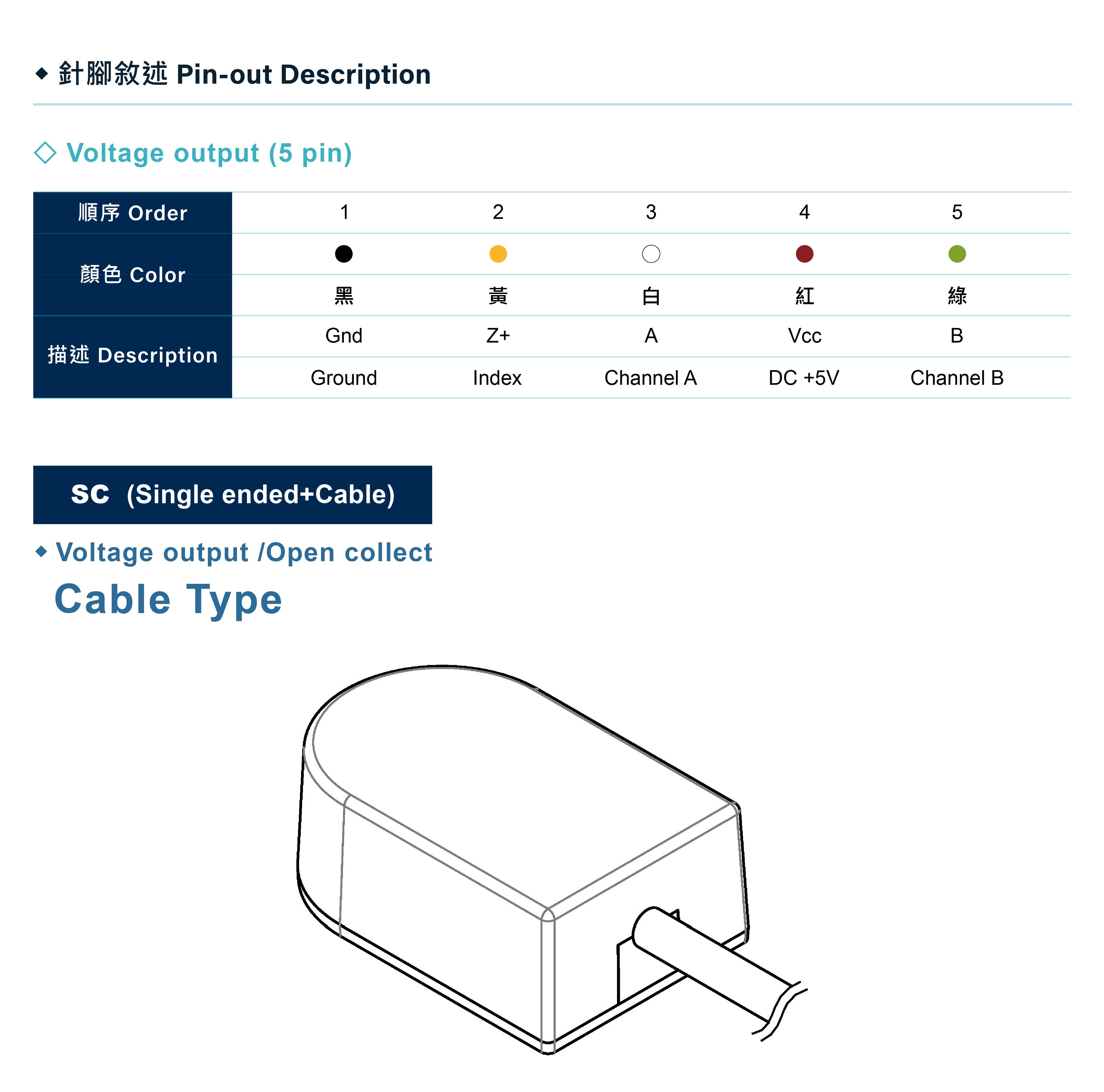

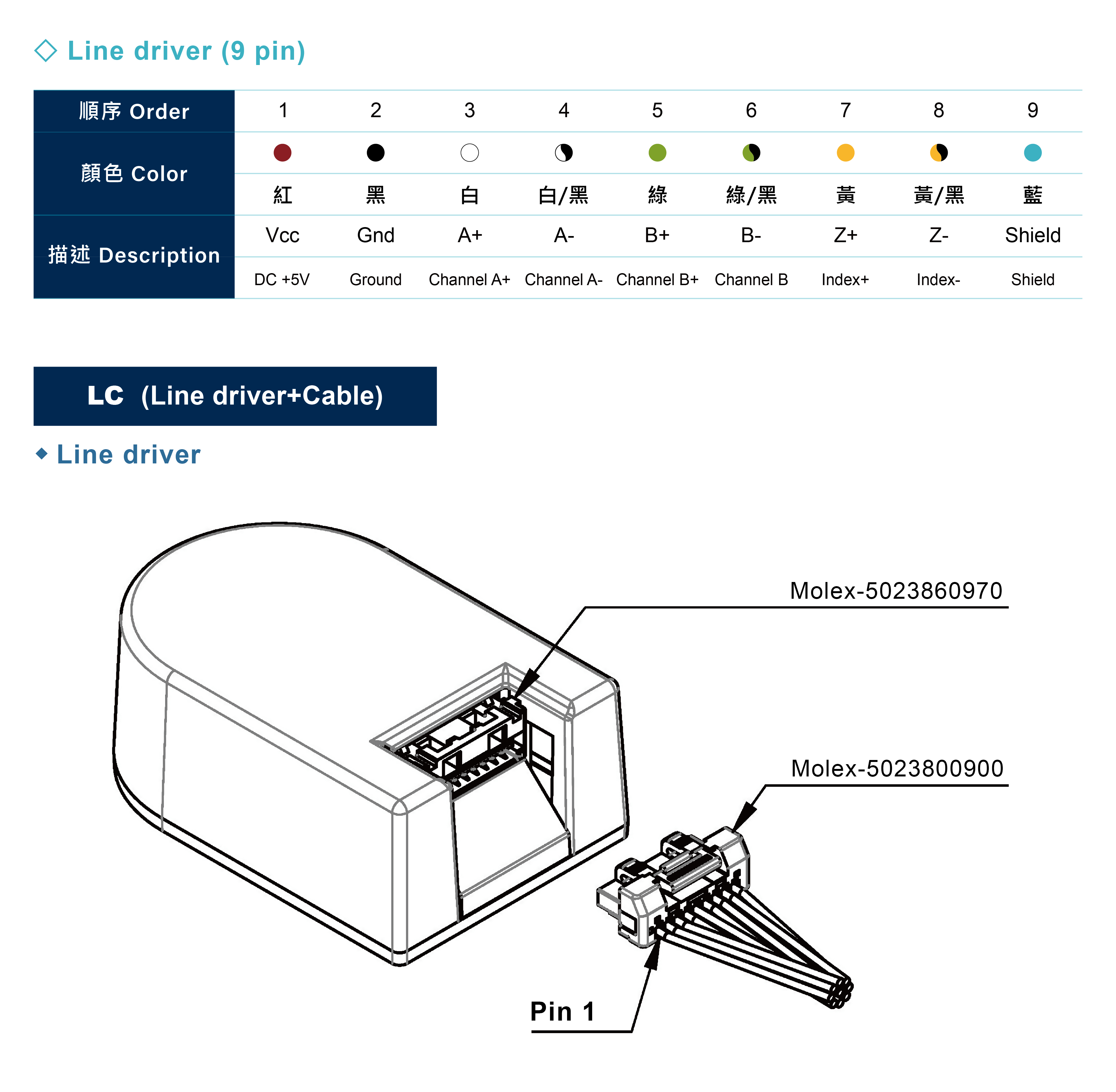

針腳敘述

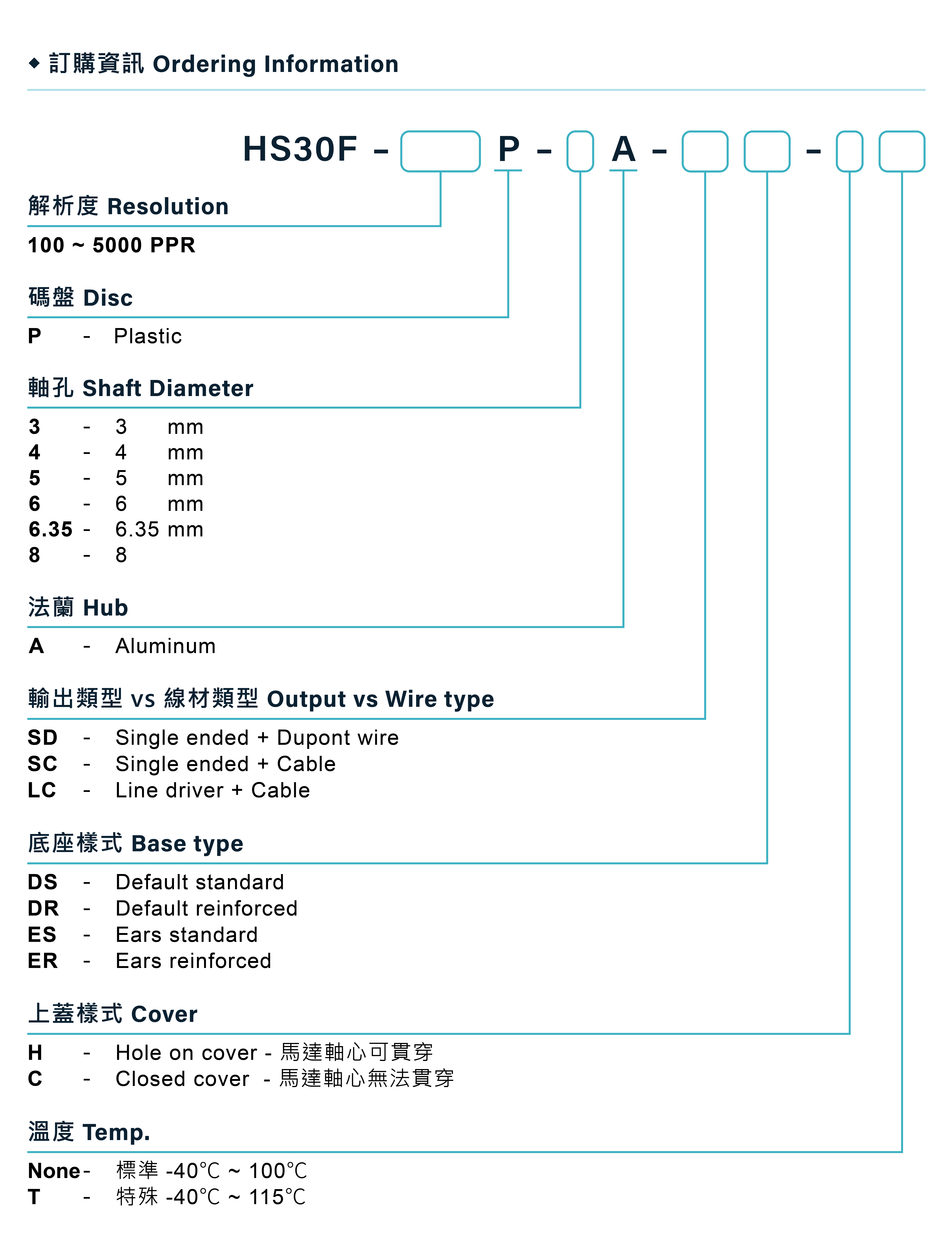

訂購資訊

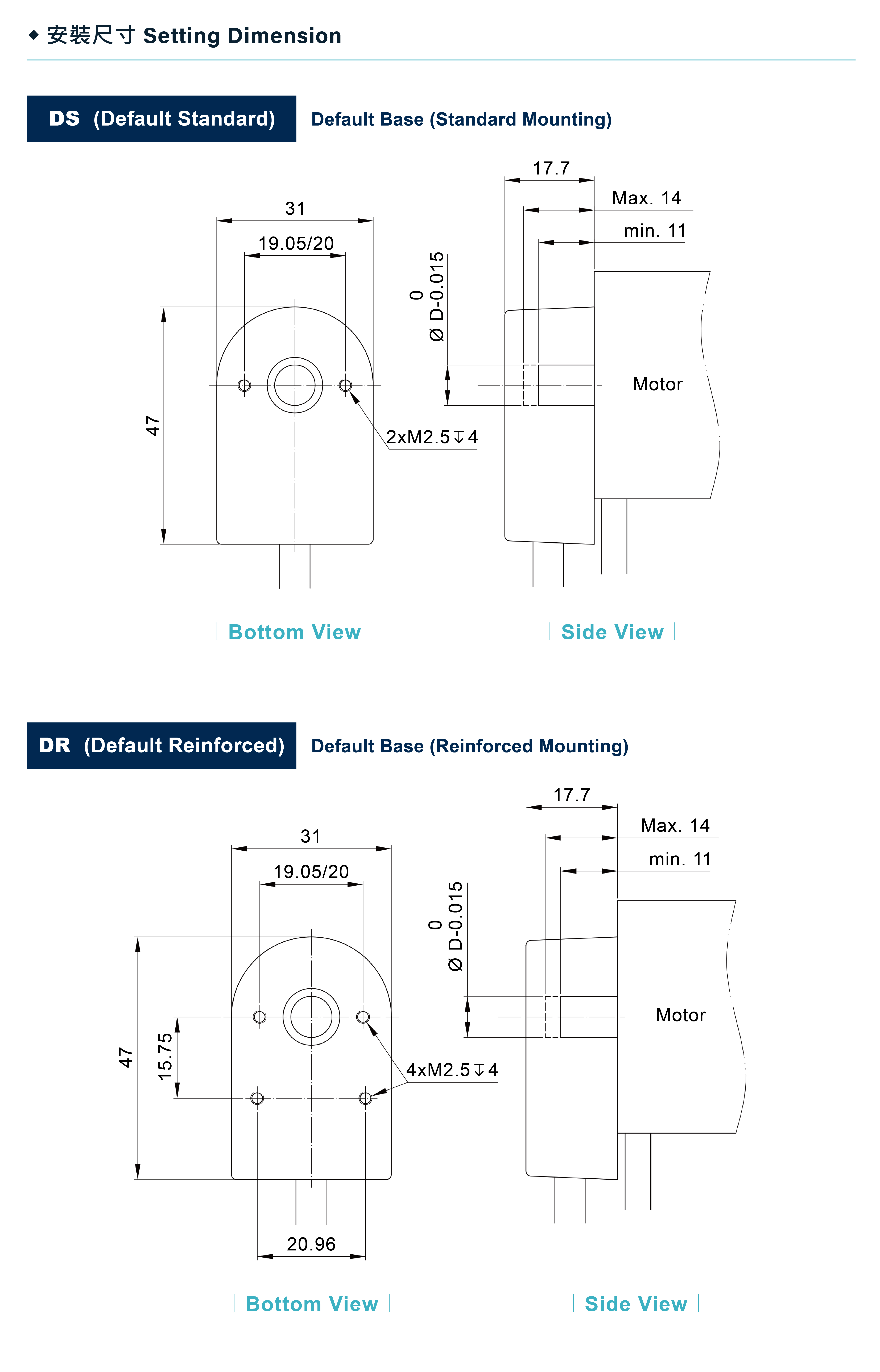

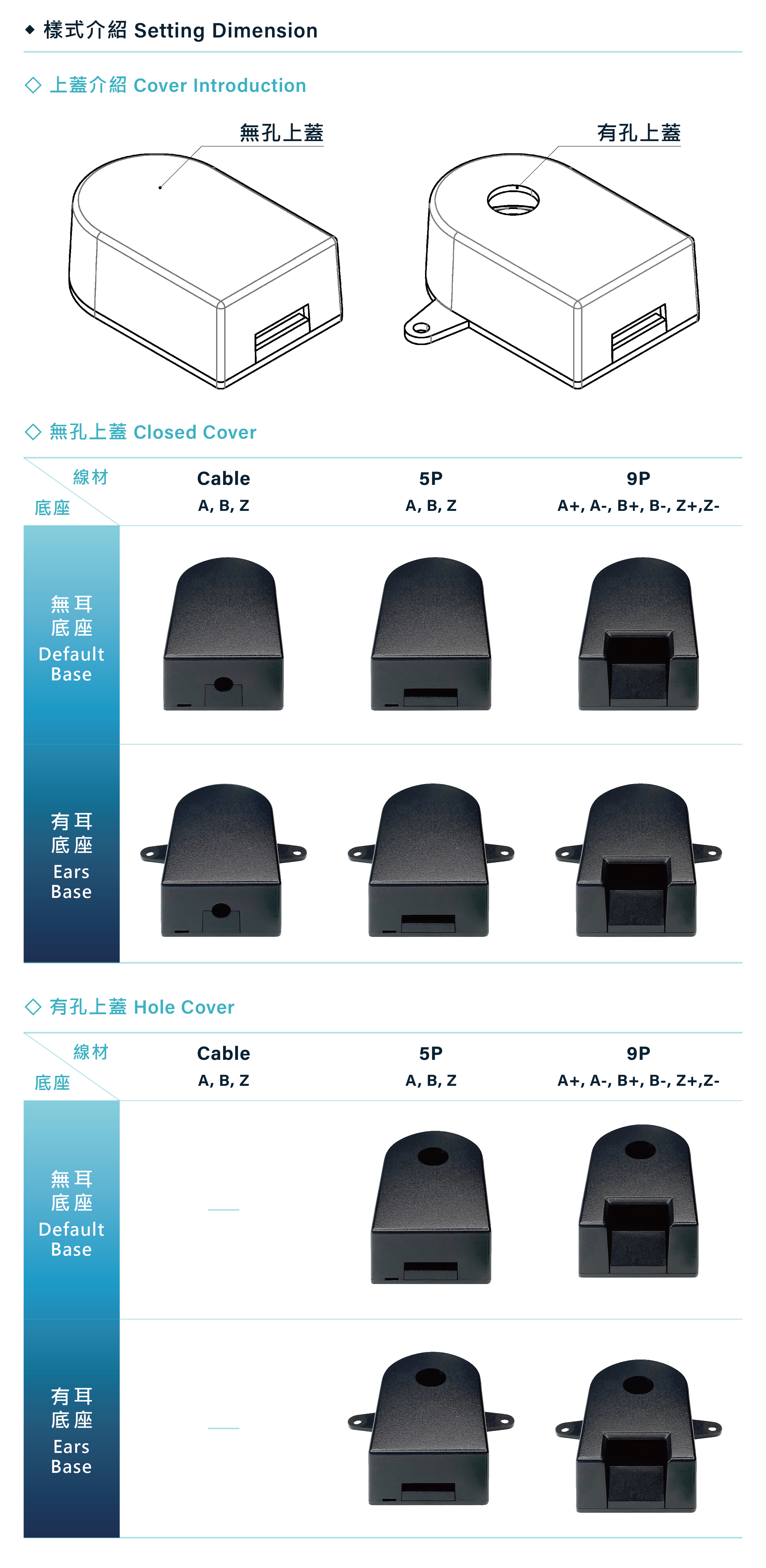

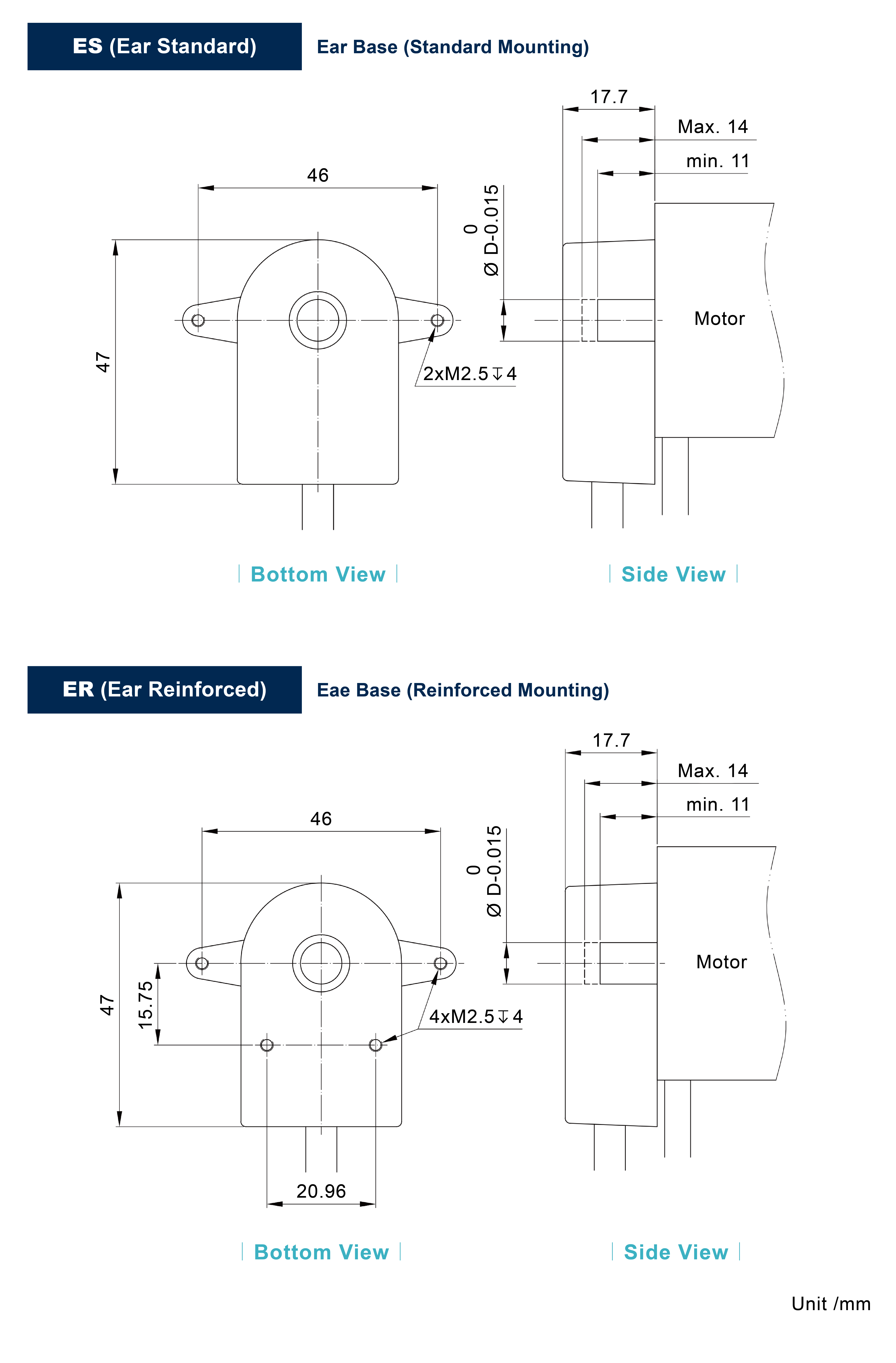

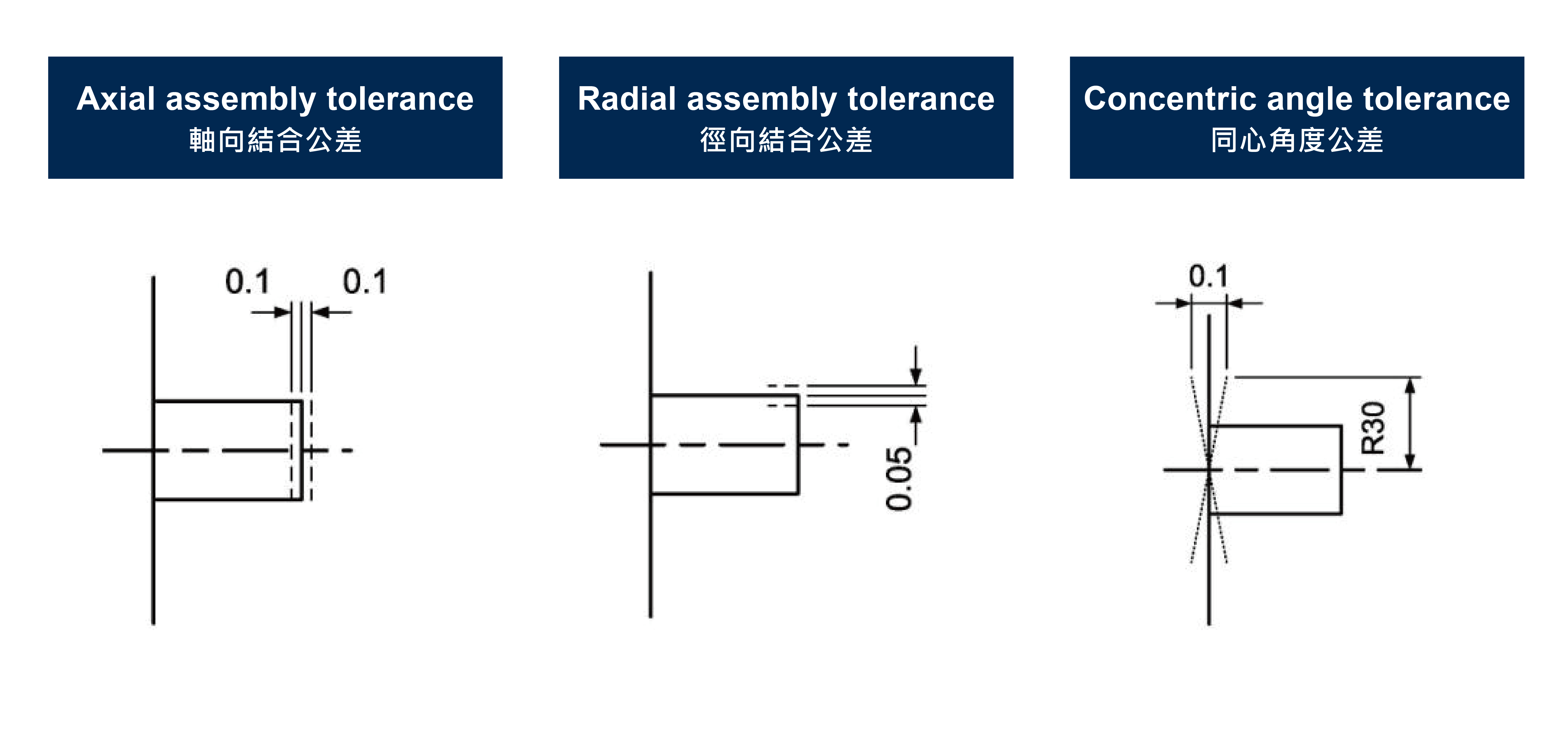

樣式介紹 /安裝尺寸
組裝指南
檔案下載


線長 Cable length

500mm

線長 Cable length

200mm

線長 Cable length

500mm




※  Single ended = Voltage out / Open collect

※  High Temp. version (115℃) only for ≥ 1000 PPR.
※  SC (Single ended+Cable) - Cable 無有孔上蓋








零件清單 Parts List

A. 上蓋 (Cover) x1

B. 底座 (Base) x1

C. 盤頭螺絲 (Screws) x2

D. 短盤頭螺絲 (Screws) x2

E. 感測器 (Sensor) x2

F. 碼盤 (Hubdisk) x1

G. 線材 (Cable) x1

安裝治具 Installation Tool

H. 同心治具 (Centering tool) x1

I . 高度治具 (Space tool) x1

J. 六角板手 (Hex wrench) x1





  •  組裝步驟說明 :

1.

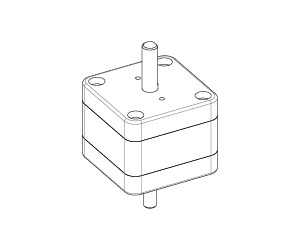

 準備馬達

2.

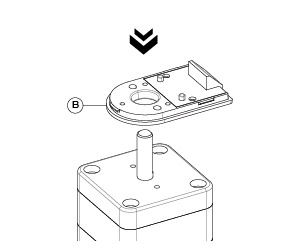

放置Ⓑ底座

3.

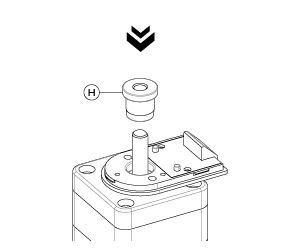

組裝Ⓗ同心治具定位

4.

使用Ⓓ螺絲鎖固底座

5.

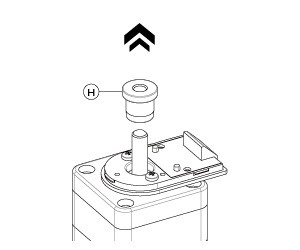

移除Ⓗ同心治具

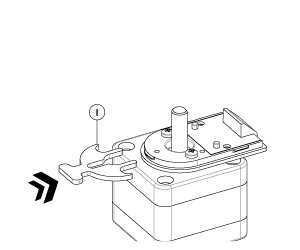

6.

放置Ⓘ高度治具

7.

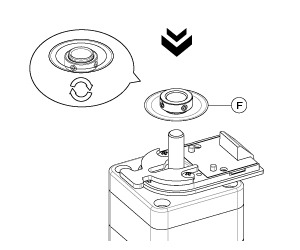

螺絲孔朝上,安裝Ⓕ法蘭碼盤

8.

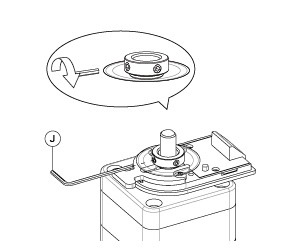

Ⓙ六角板手固定位置,並順時方向鎖緊

9.

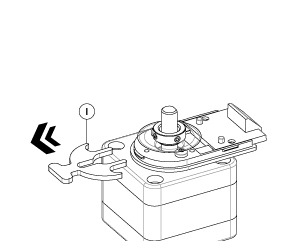

移除Ⓘ高度治具

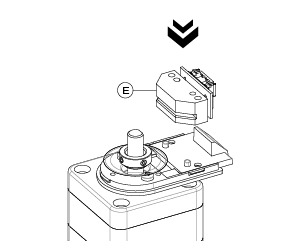

10.

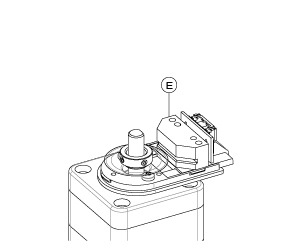

放置Ⓔ感測器

11.

輕放在底座上面

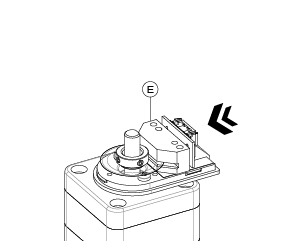

12.

將Ⓔ感測器往前推

13.

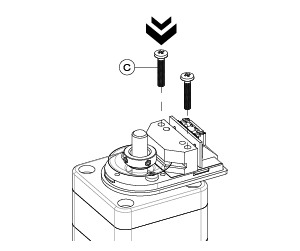

使用Ⓒ螺絲鎖固Ⓔ感測器

14.

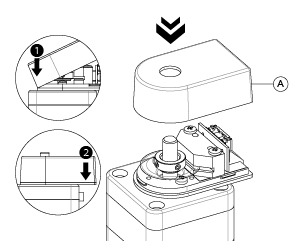

依序安裝Ⓐ上蓋

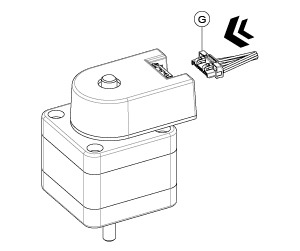

15.

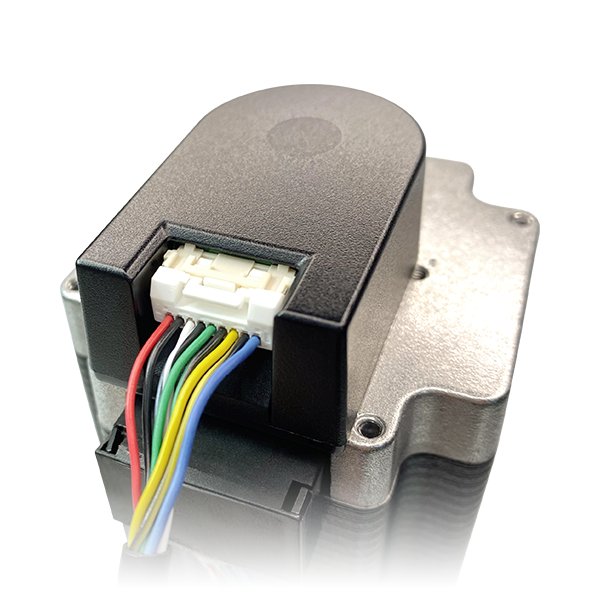

安裝Ⓖ線材

16.

組裝完成

規格

輸出波形

針腳敘述

線長 Cable length

500mm

線長 Cable length

200mm

線長 Cable length

500mm



訂購資訊

※  Single ended = Voltage out / Open collect

※  High Temp. version (115℃) only for ≥ 1000 PPR.
※  SC (Single ended+Cable) - Cable 無有孔上蓋

樣式介紹 /安裝尺寸







組裝指南

零件清單 Parts List

A. 上蓋 (Cover) x1

B. 底座 (Base) x1

C. 盤頭螺絲 (Screws) x2

D. 短盤頭螺絲 (Screws) x2

E. 感測器 (Sensor) x2

F. 碼盤 (Hubdisk) x1

G. 線材 (Cable) x1

安裝治具 Installation Tool

H. 同心治具 (Centering tool) x1

I . 高度治具 (Space tool) x1

J. 六角板手 (Hex wrench) x1





  •  組裝步驟說明 :

1.

 準備馬達

2.

放置Ⓑ底座

3.

組裝Ⓗ同心治具定位

4.

使用Ⓓ螺絲鎖固底座

5.

移除Ⓗ同心治具

6.

放置Ⓘ高度治具

7.

螺絲孔朝上,安裝Ⓕ法蘭碼盤

8.

Ⓙ六角板手固定位置,並順時方向鎖緊

9.

移除Ⓘ高度治具

10.

放置Ⓔ感測器

11.

輕放在底座上面

12.

將Ⓔ感測器往前推

13.

使用Ⓒ螺絲鎖固Ⓔ感測器

14.

依序安裝Ⓐ上蓋

15.

安裝Ⓖ線材

16.

組裝完成
