HS28H

產品介紹

|PRODUCTS|

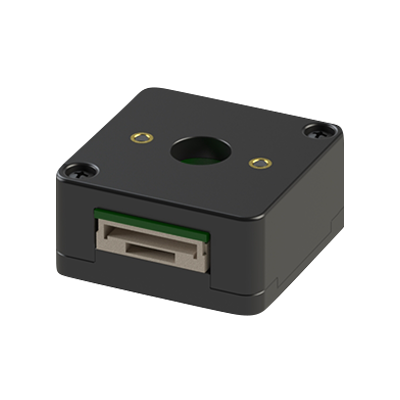

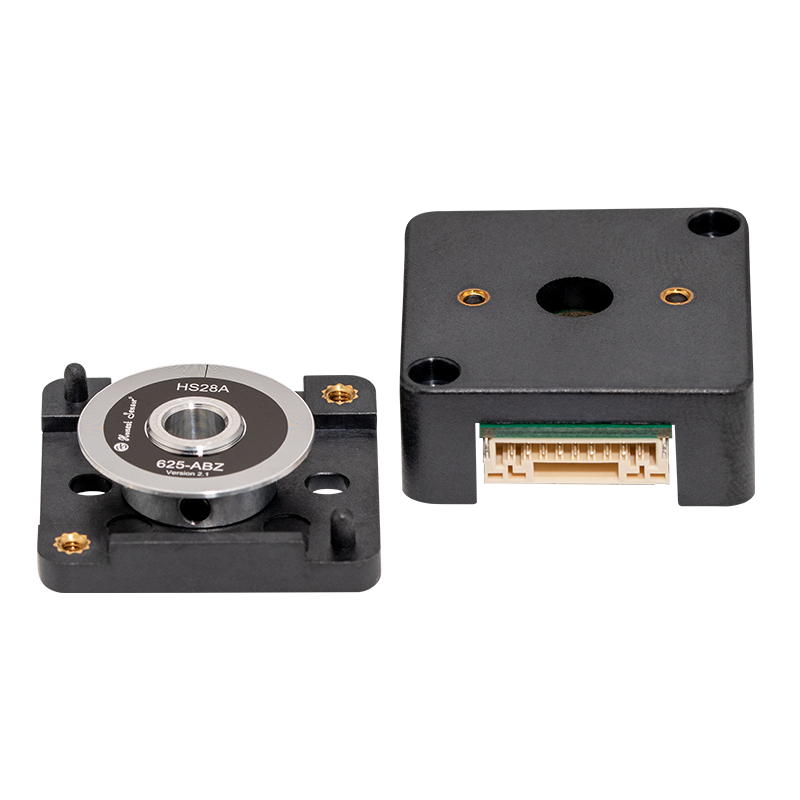

HS28H

型號 Encoder Modules_Incremental

產品說明

● 應用 Application
‧步進馬達 Stepping motor
‧自動化設備 Automated equipment
‧機械手臂 Robot arm

分享:

解析度 :

500512625100010241250200020482500客製

軸孔尺寸 :

4mm5mm6mm6.35mm8mm客製

輸出電路 :

L (Line driver)客製

上蓋樣式 :

H (有孔Hole on cover)C (無孔Closed cover)客製

線材長度 :

500mm1000mm2000mm客製長度不附線

組裝治具 :

依比例隨貨附贈

數量:

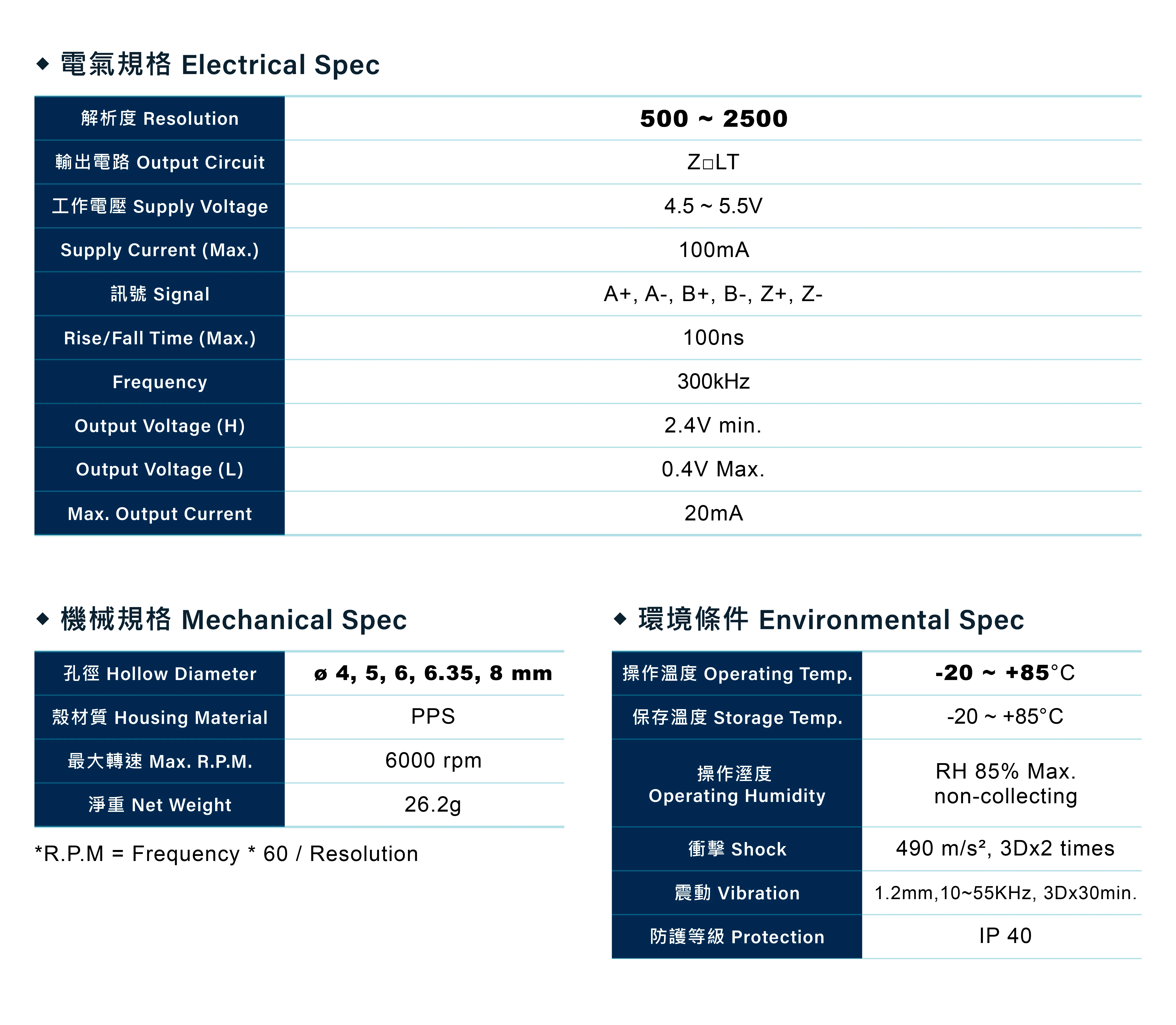

規格

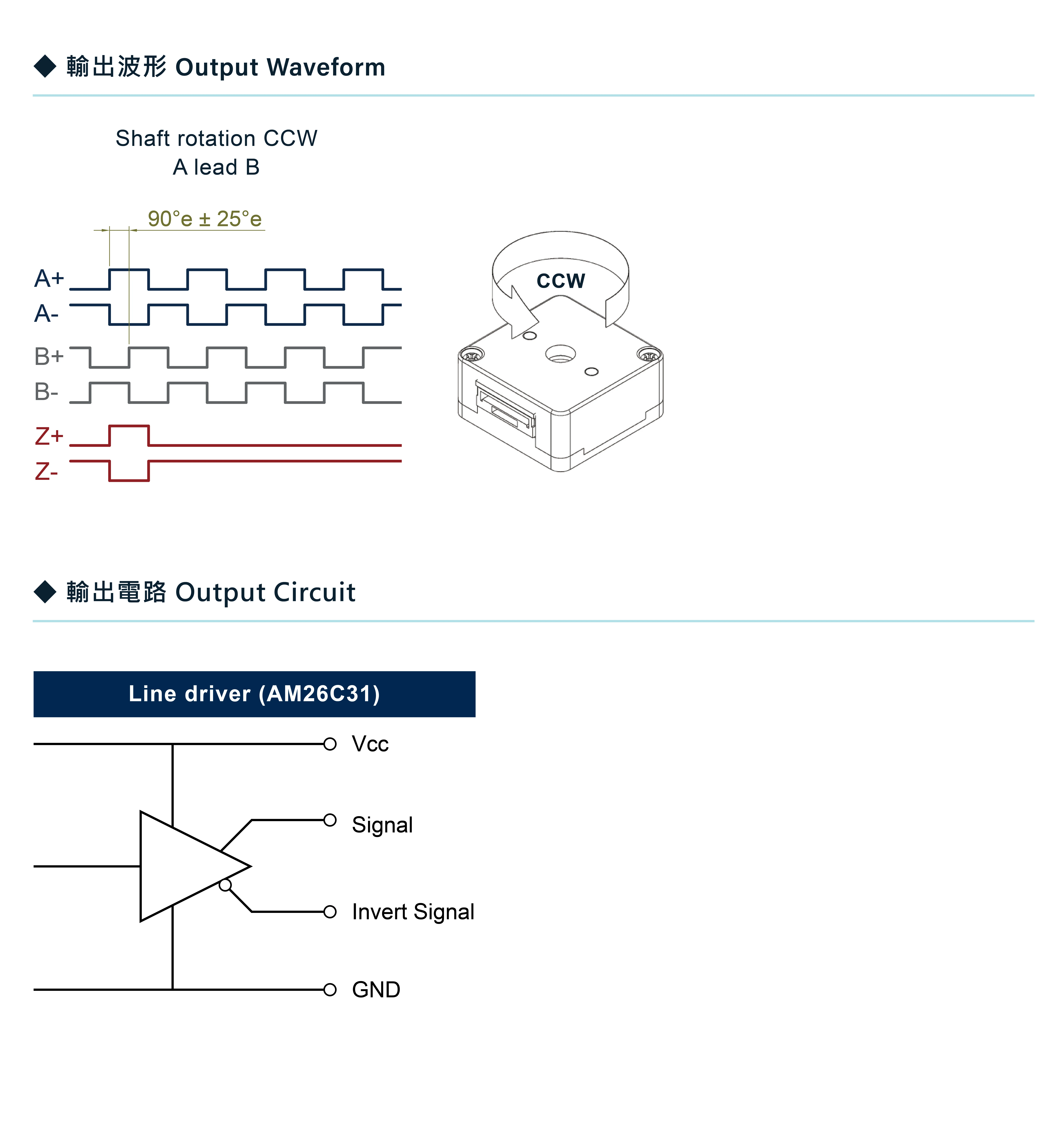

輸出波型與電路

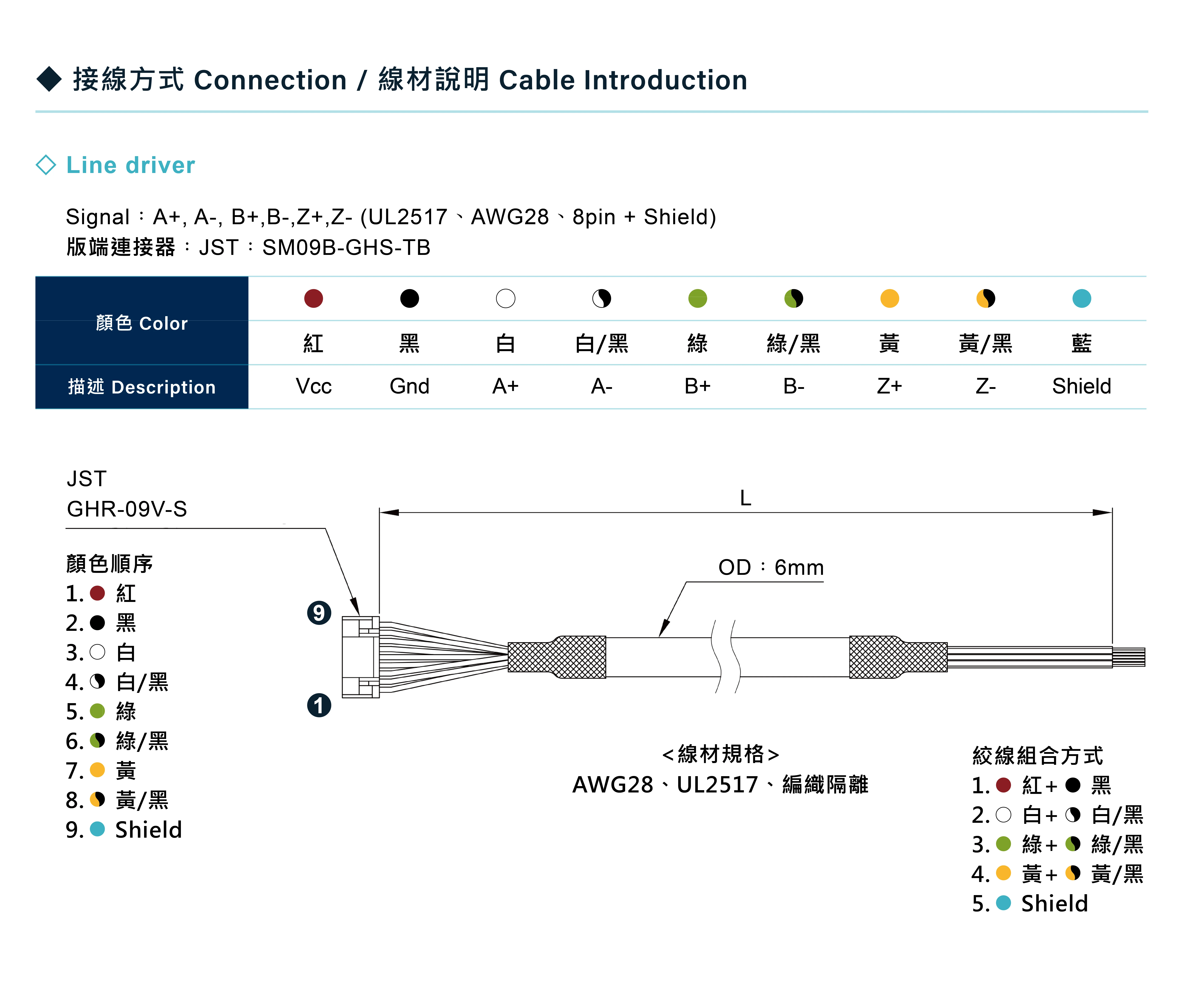

接線與線材說明

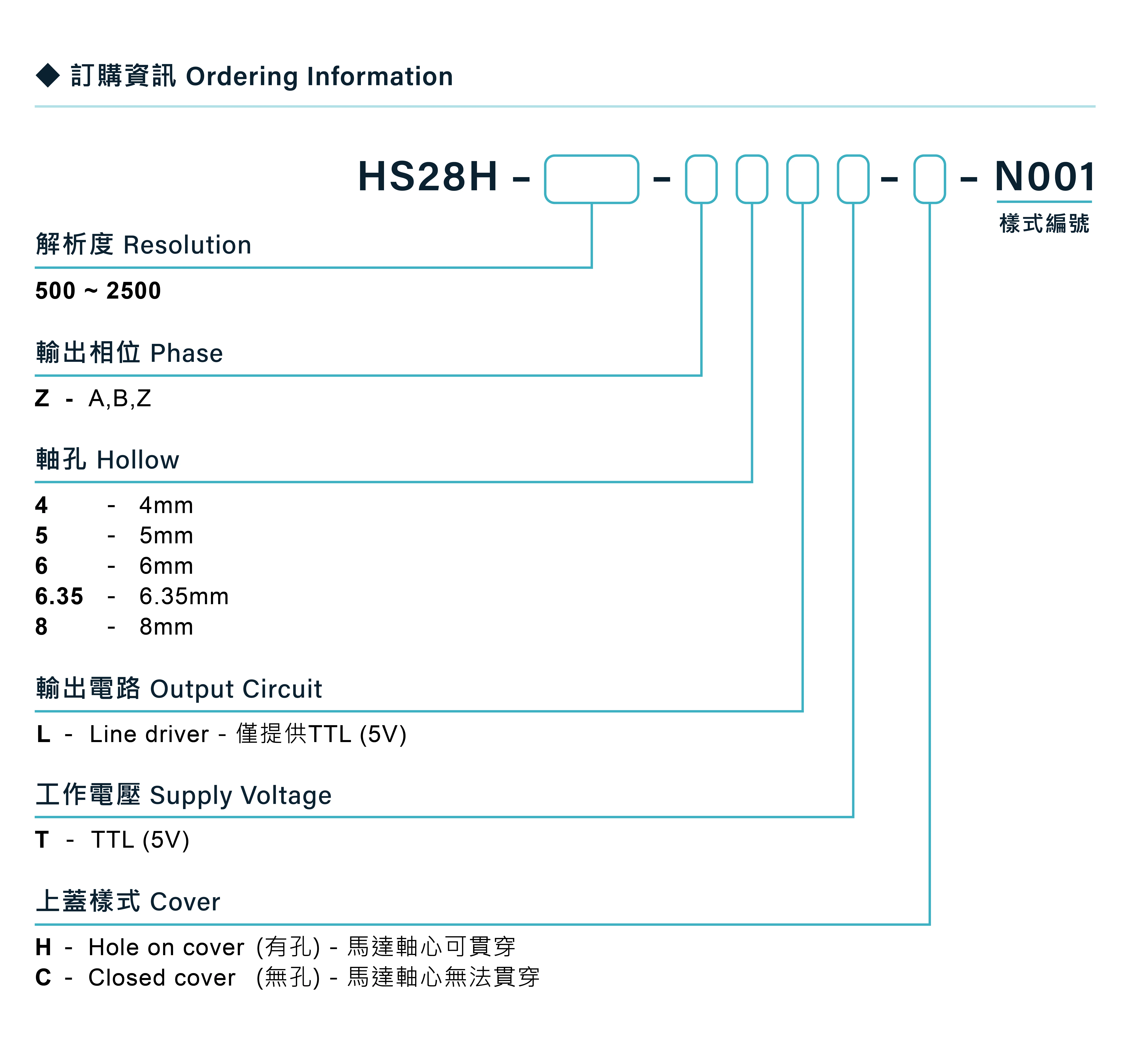

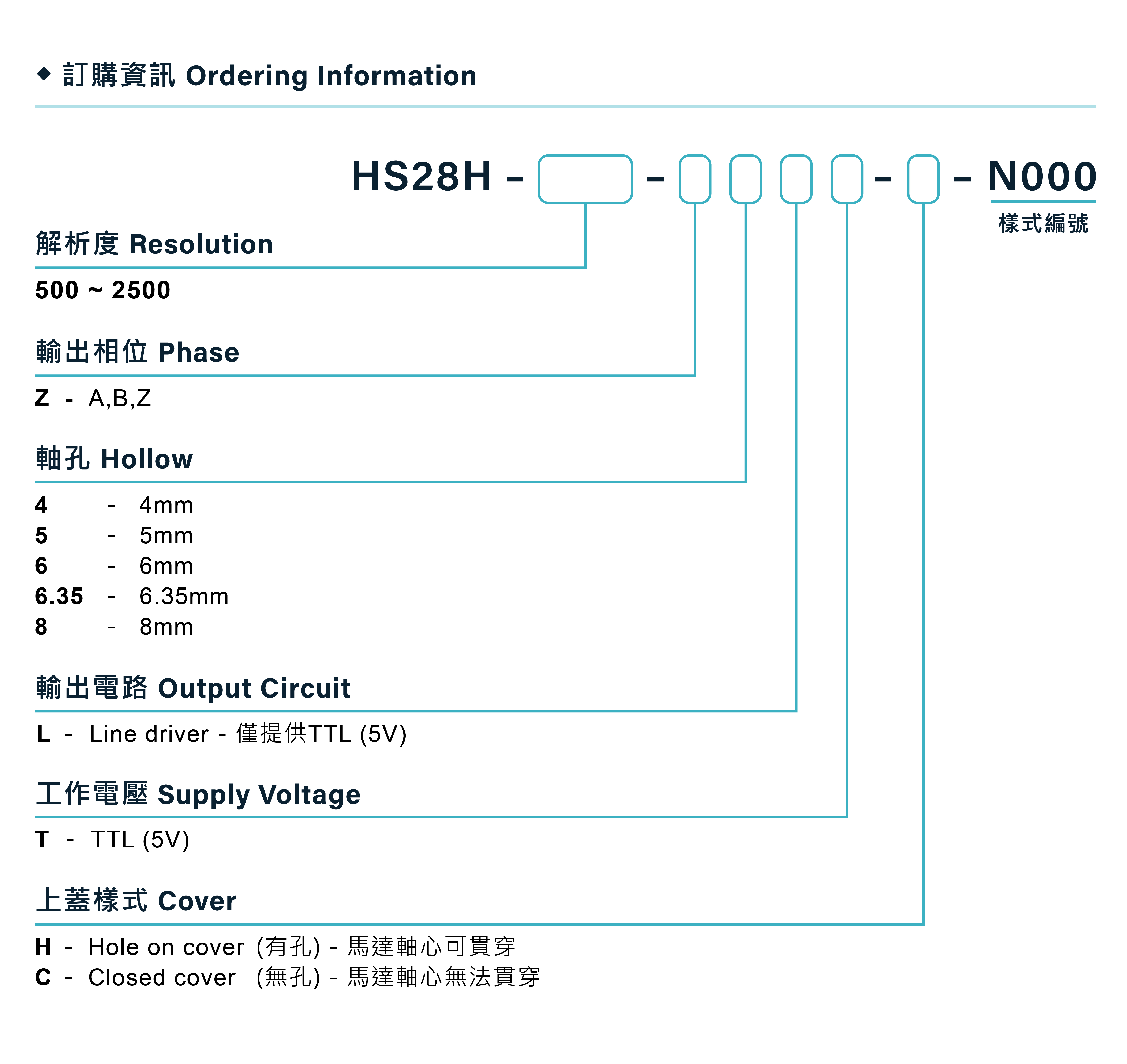

訂購資訊

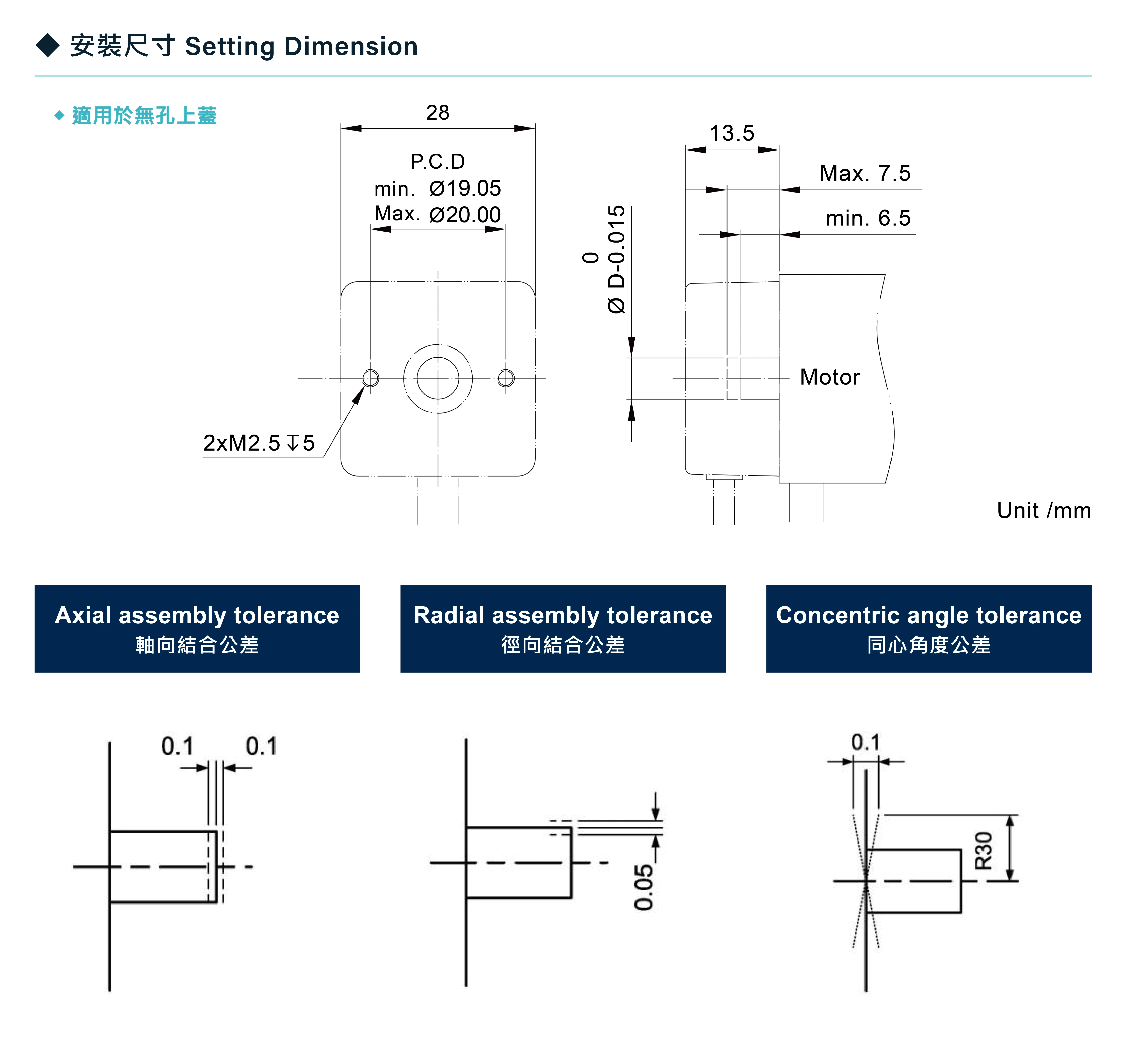

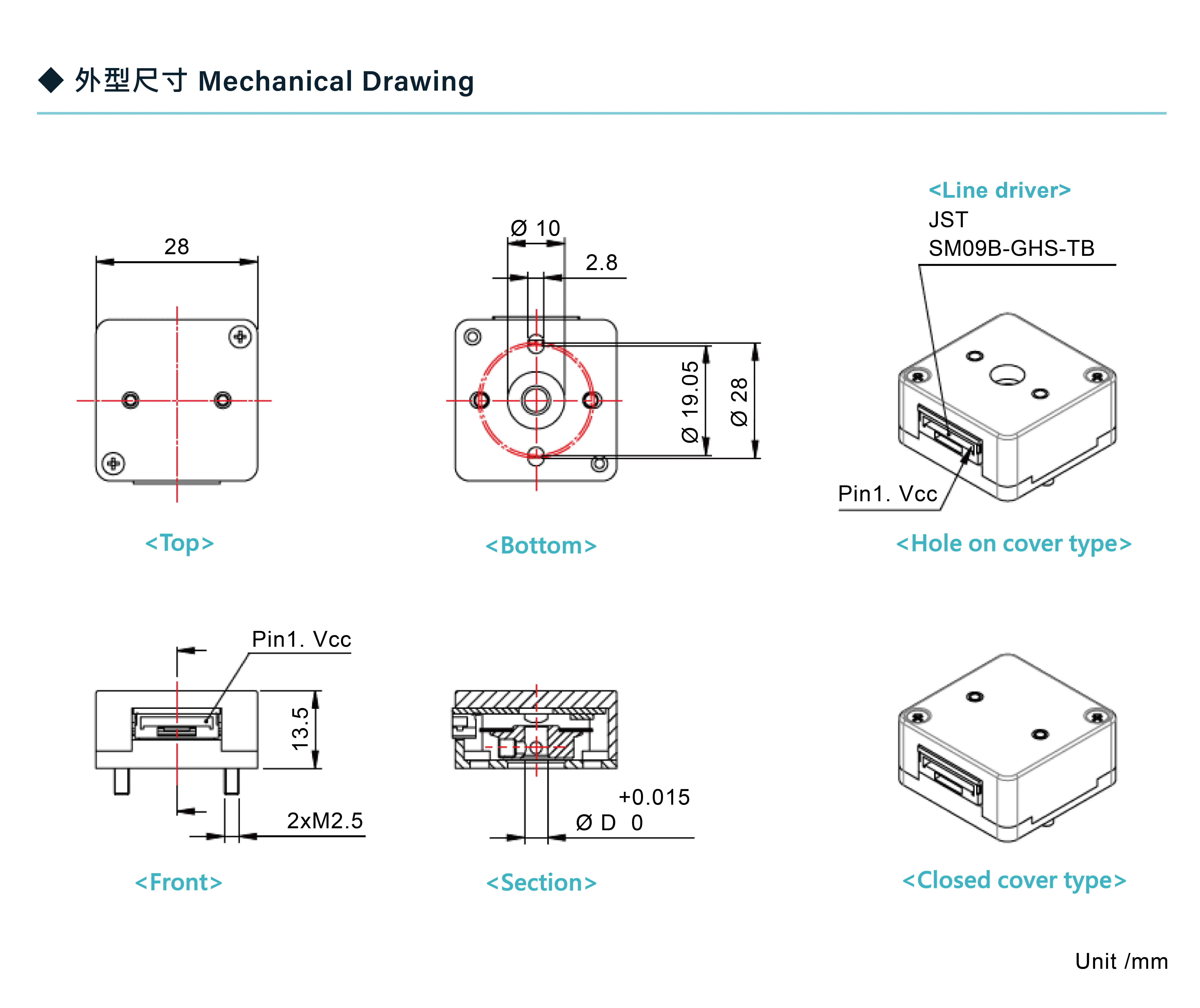

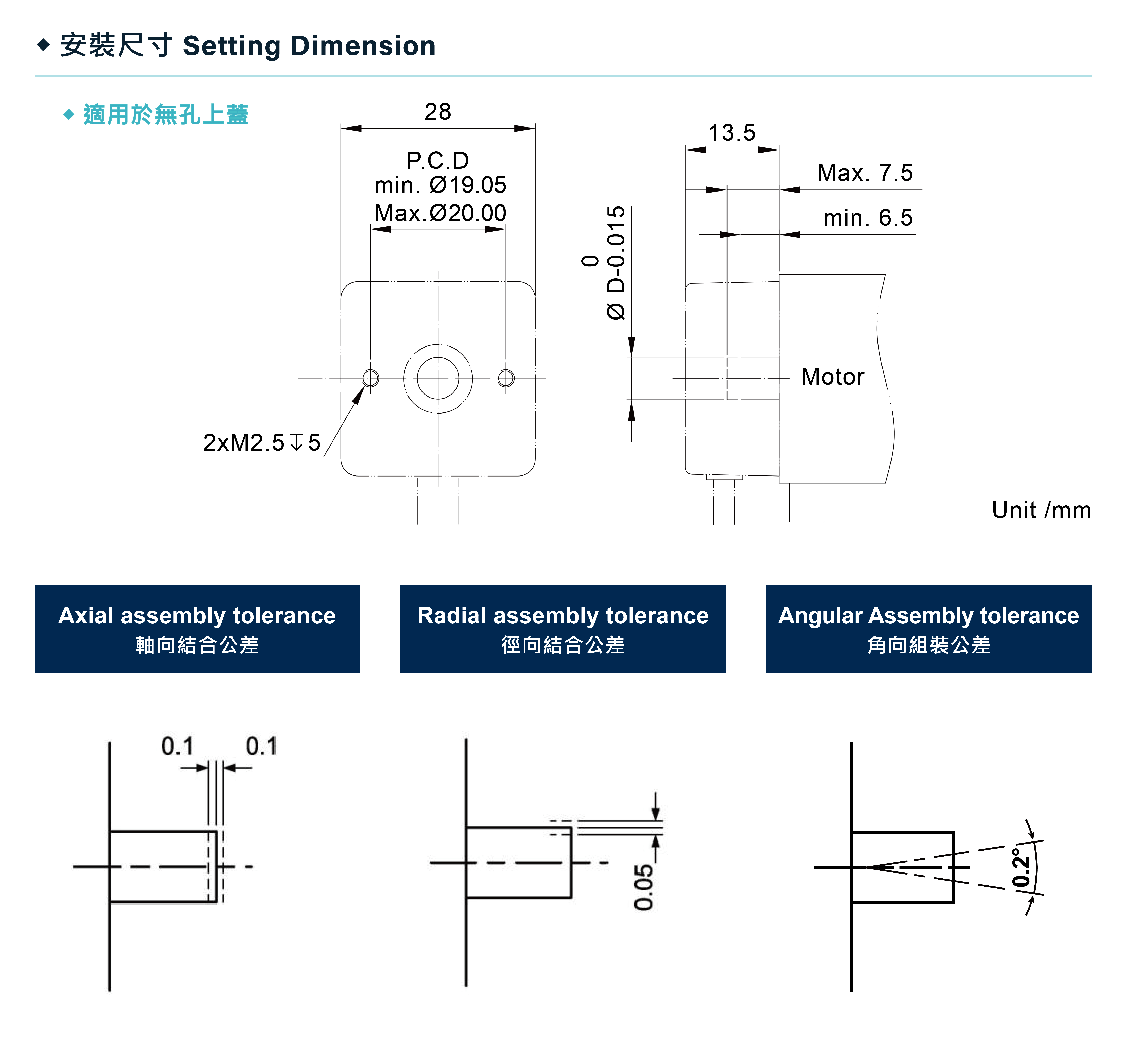

外型與安裝尺寸
組裝指南
檔案下載


線長 Cable length

500mm、1000mm、2000mm




零件清單 Parts List

A. 上蓋 (Cover) x1
B. 底座 (Base) x1
C. 碼盤 (Hubdisk) x1
D. 短盤頭螺絲 (Screws) x2
E. 長盤頭螺絲 (Screws) x2
F. 線材(選配) (Cable) x1

安裝治具 Installation Tool

G. 同心治具 (Centering tool) x1
H. 高度治具 (Space tool) x1
I. 六角板手 (Hex wrench) x1




  • 組裝步驟說明 :

1.

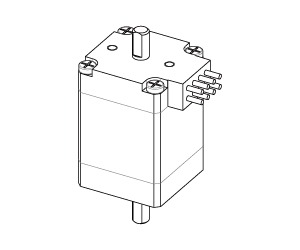

準備馬達

2.

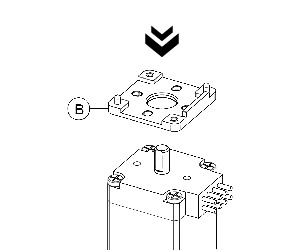

放置Ⓑ底座 (特徵與馬達出線同方向)

3.

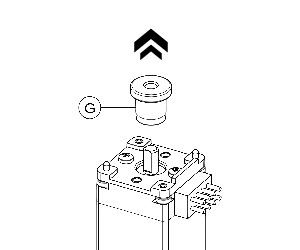

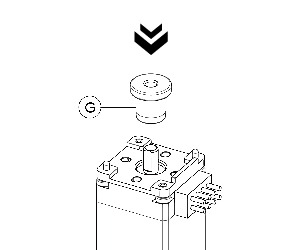

組裝Ⓖ同心治具定位

4.

使用Ⓓ短螺絲鎖固Ⓑ底座

5.

移除Ⓖ同心治具

6.

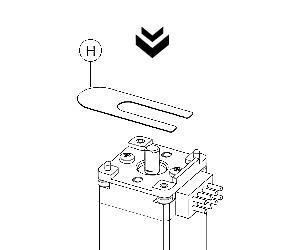

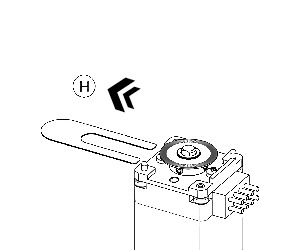

放置Ⓗ高度治具

7.

安裝Ⓒ法蘭碼盤

Ⓘ六角板手固定位置,並順時方向鎖緊

8.

移除Ⓗ高度治具

9.

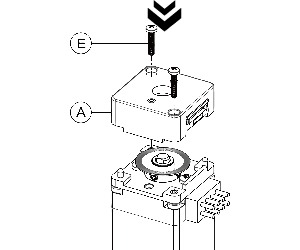

安裝Ⓐ上蓋,並使用Ⓔ長螺絲鎖固Ⓑ底座

10.

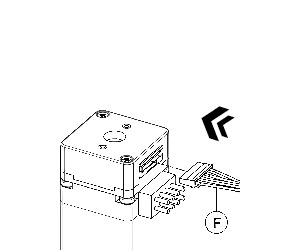

安裝Ⓕ線材

11.

組裝完成

規格
輸出波型與電路

接線與線材說明

線長 Cable length

500mm、1000mm、2000mm

訂購資訊

外型與安裝尺寸


組裝指南

零件清單 Parts List

A. 上蓋 (Cover) x1
B. 底座 (Base) x1
C. 碼盤 (Hubdisk) x1
D. 短盤頭螺絲 (Screws) x2
E. 長盤頭螺絲 (Screws) x2
F. 線材(選配) (Cable) x1

安裝治具 Installation Tool

G. 同心治具 (Centering tool) x1
H. 高度治具 (Space tool) x1
I. 六角板手 (Hex wrench) x1




  • 組裝步驟說明 :

1.

準備馬達

2.

放置Ⓑ底座 (特徵與馬達出線同方向)

3.

組裝Ⓖ同心治具定位

4.

使用Ⓓ短螺絲鎖固Ⓑ底座

5.

移除Ⓖ同心治具

6.

放置Ⓗ高度治具

7.

安裝Ⓒ法蘭碼盤

Ⓘ六角板手固定位置,並順時方向鎖緊

8.

移除Ⓗ高度治具

9.

安裝Ⓐ上蓋,並使用Ⓔ長螺絲鎖固Ⓑ底座

10.

安裝Ⓕ線材

11.

組裝完成

檔案下載
