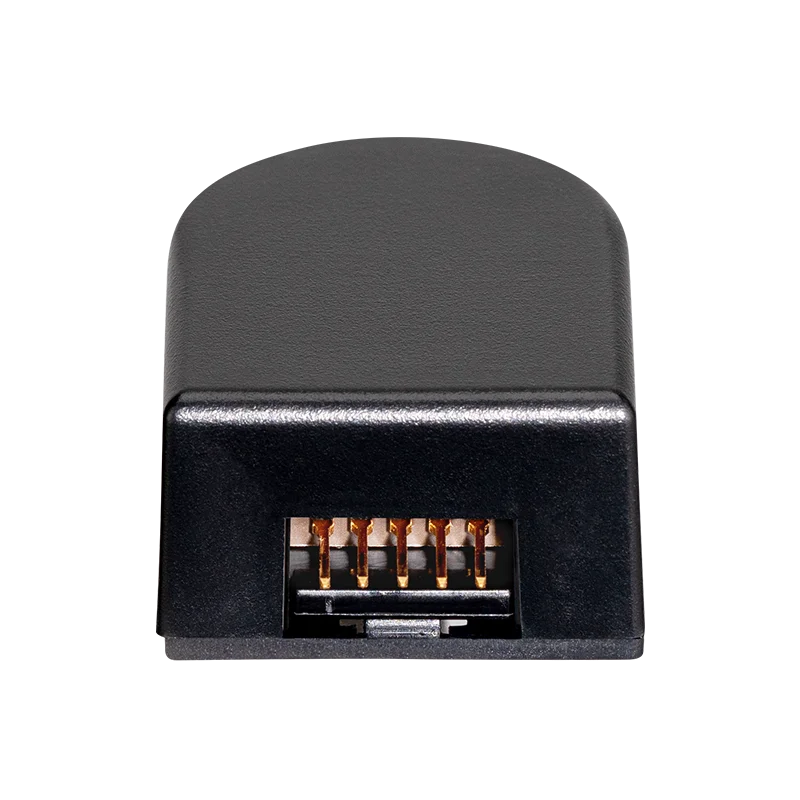

HS30B

產品介紹

|PRODUCTS|

HS30B

型號 Encoder Modules_Incremental

產品說明

● 應用 Application
‧自動化設備 Automated equipment

分享:

解析度 :

10020025636040050051210001024客製

軸孔尺寸 :

4mm5mm6mm6.35mm8mm客製

輸出電路 :

V (Voltage output)L (Line driver)

工作電壓 :

4.5~5.5V

組裝治具 :

依比例隨貨附贈

數量:

規格

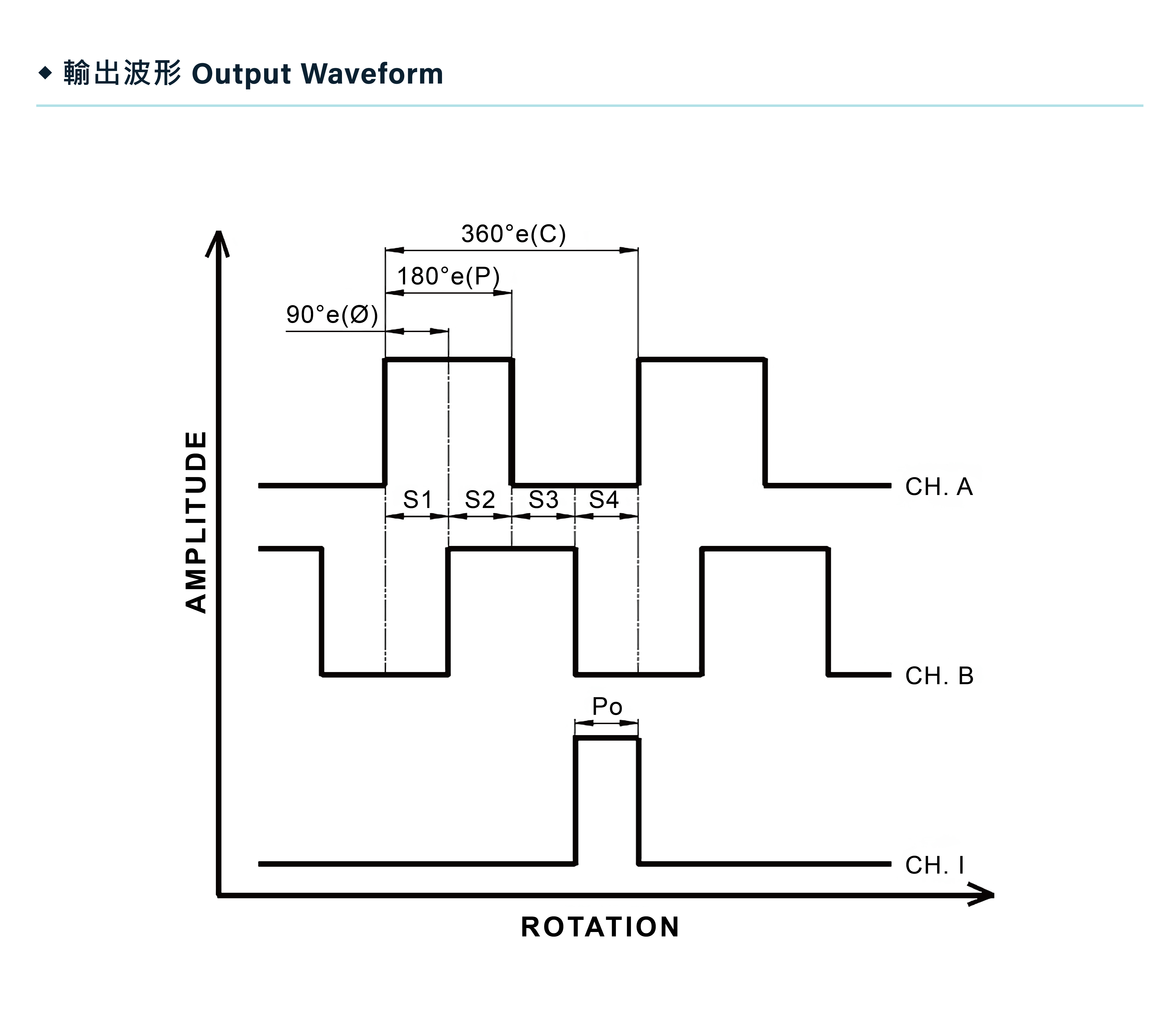

輸出波形
針腳敘述

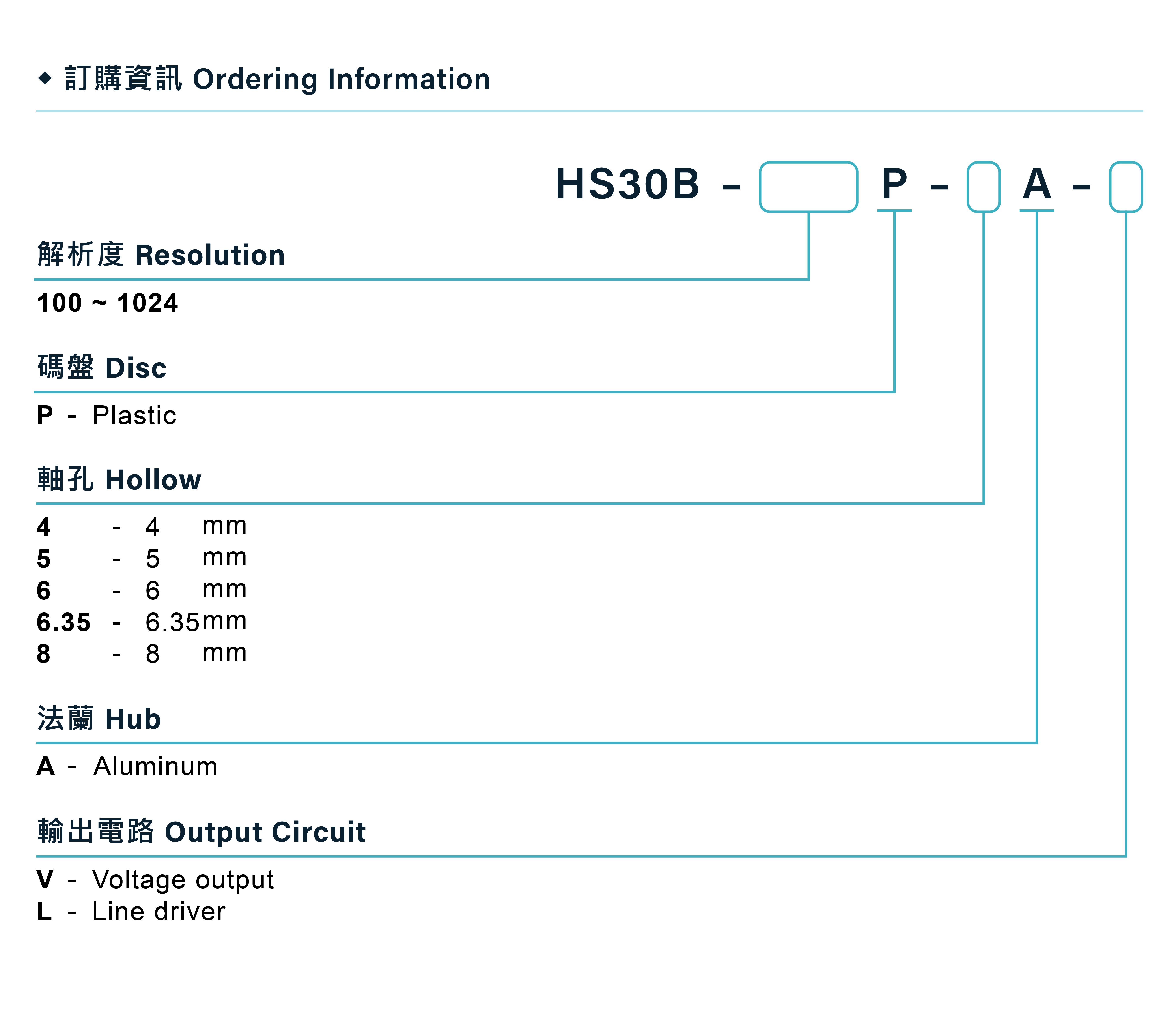

訂購資訊

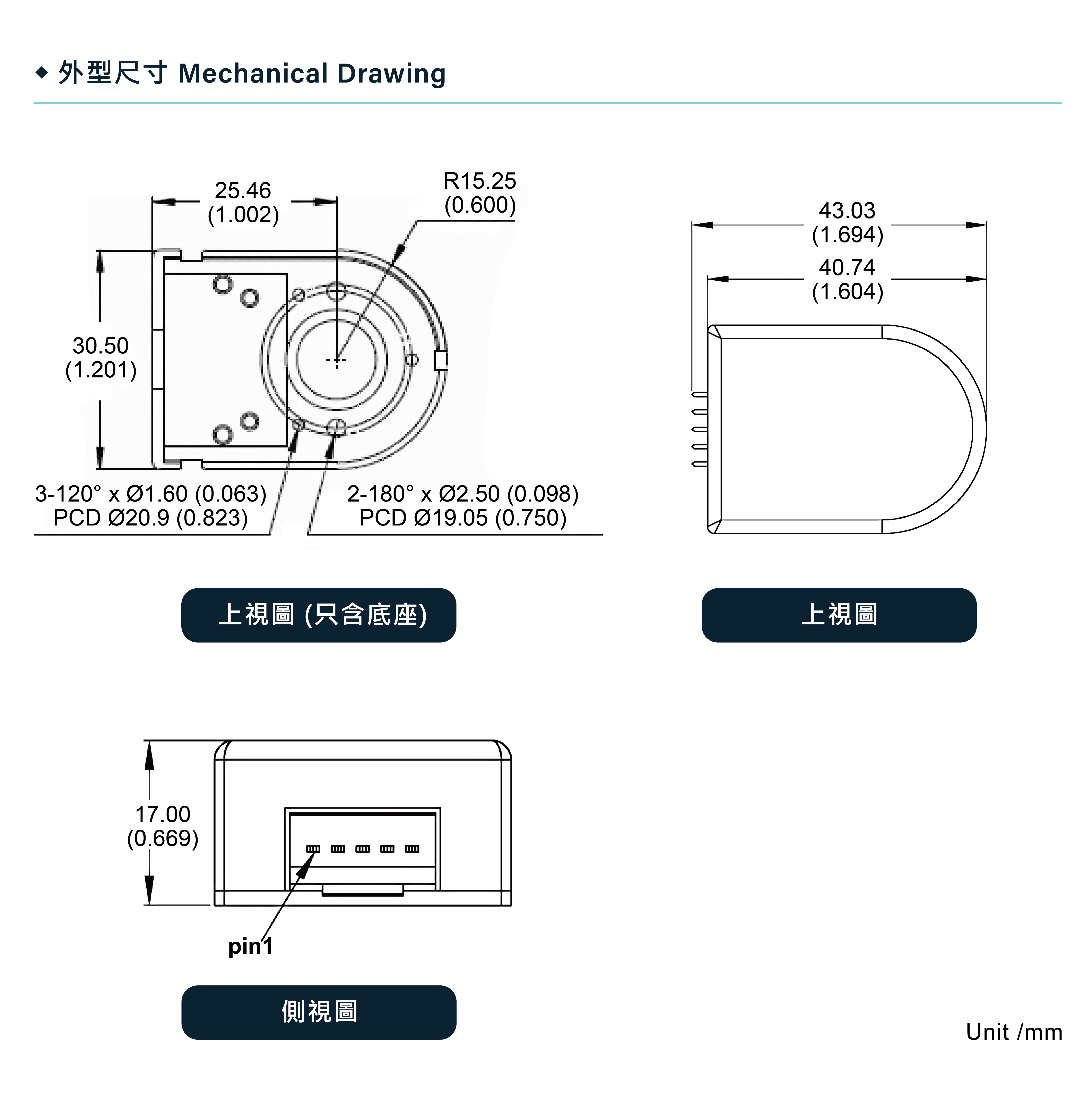

外型與安裝尺寸
組裝指南






Cable: UL1430/ AWG26 Insulated Wire

Connector: DuPont 65039-032 with Both. 4825X-000

Cable: 10 conductor ribbon cable

Connector: 10 position IDC connector




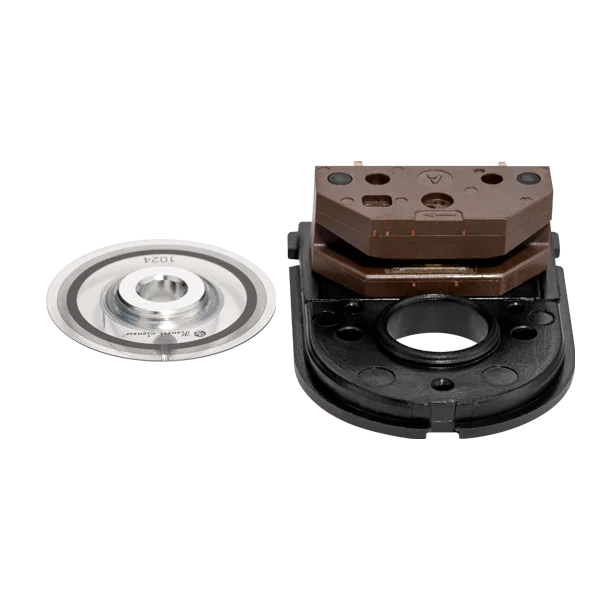

零件清單 Parts List

A. 上蓋 (Cover) x1

B. 感測器 91+底座 (Base) x1

C. 螺絲 (Screws) x2

D. 碼盤 (Hubdisk) x1

安裝治具 Installation Tool

E. 同心治具 (Centering tool) x1

F. 六角板手 (Hex wrench) x1



  • 感測器 Sensor 介紹





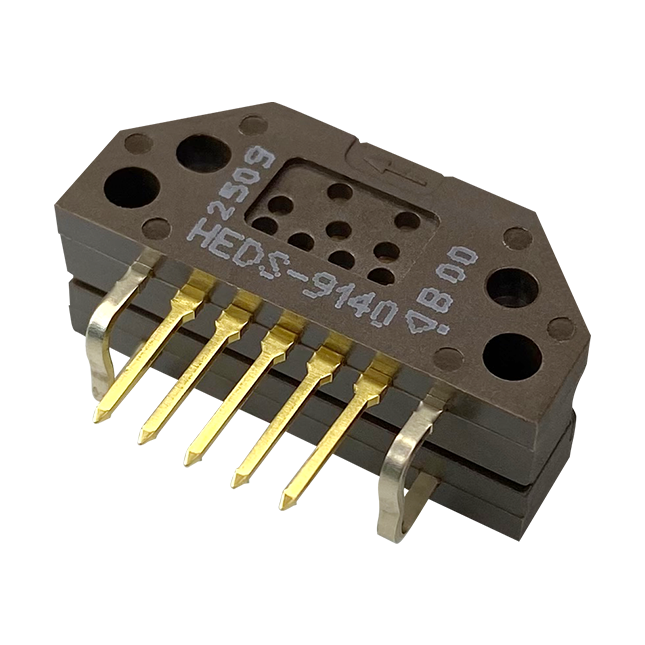

感測器 91



HS30B / HS302 使用
HS30C / HS303 使用



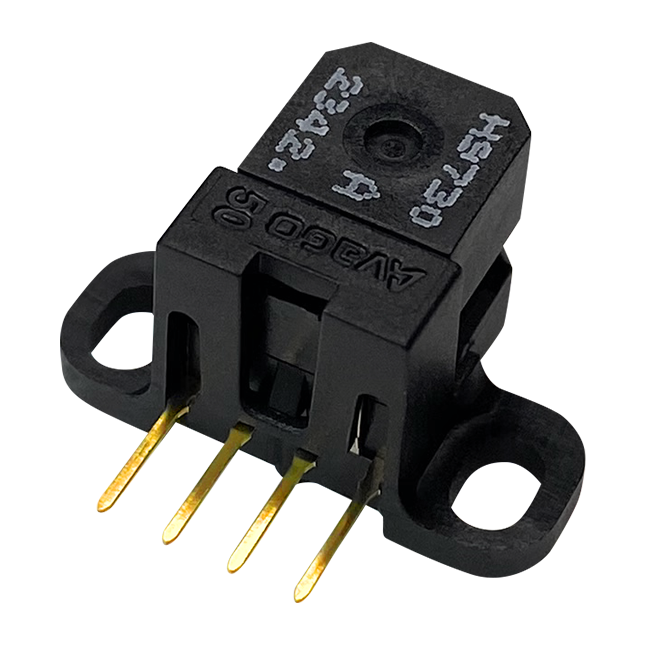

感測器 97



HS30A / HS301 使用

  • 組裝步驟說明 :

1.

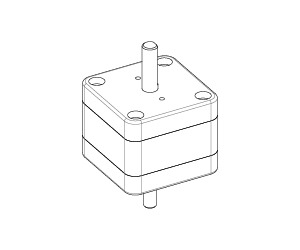

準備馬達



2.

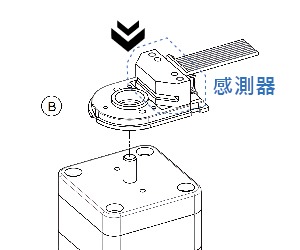

Ⓑ底座與感測器 91放置在馬達上
※HS30B -使用感測器91

3.

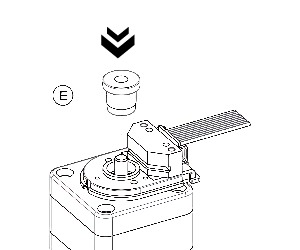

使用Ⓔ同心治具定位

4.

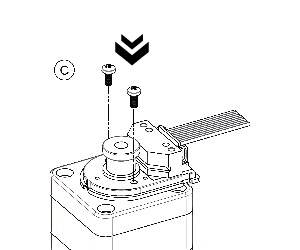

鎖付Ⓒ螺絲

5.

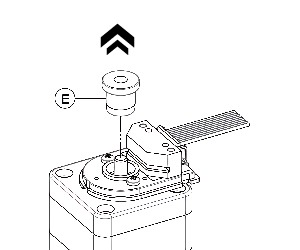

移除Ⓔ同心治具

6.

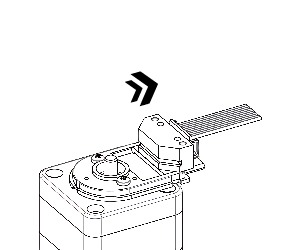

拉出滑塊

7.

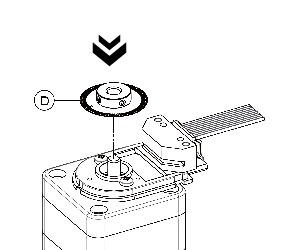

安裝Ⓓ法蘭碼盤

8.

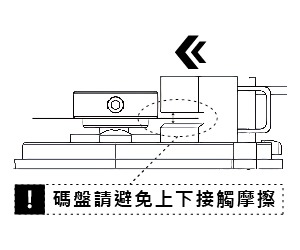

推回滑塊確認碼盤的位置,

安裝碼盤時,位置請盡量上下間距均等並略偏下方

9.

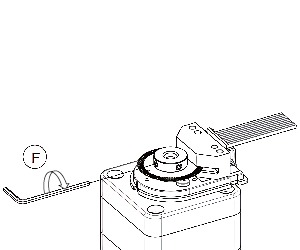

Ⓕ六角板手鎖付固定螺絲

10.

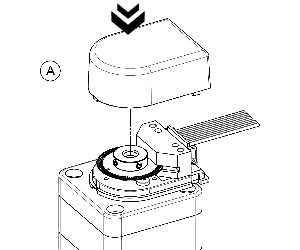

安裝Ⓐ上蓋

11.

組裝完成

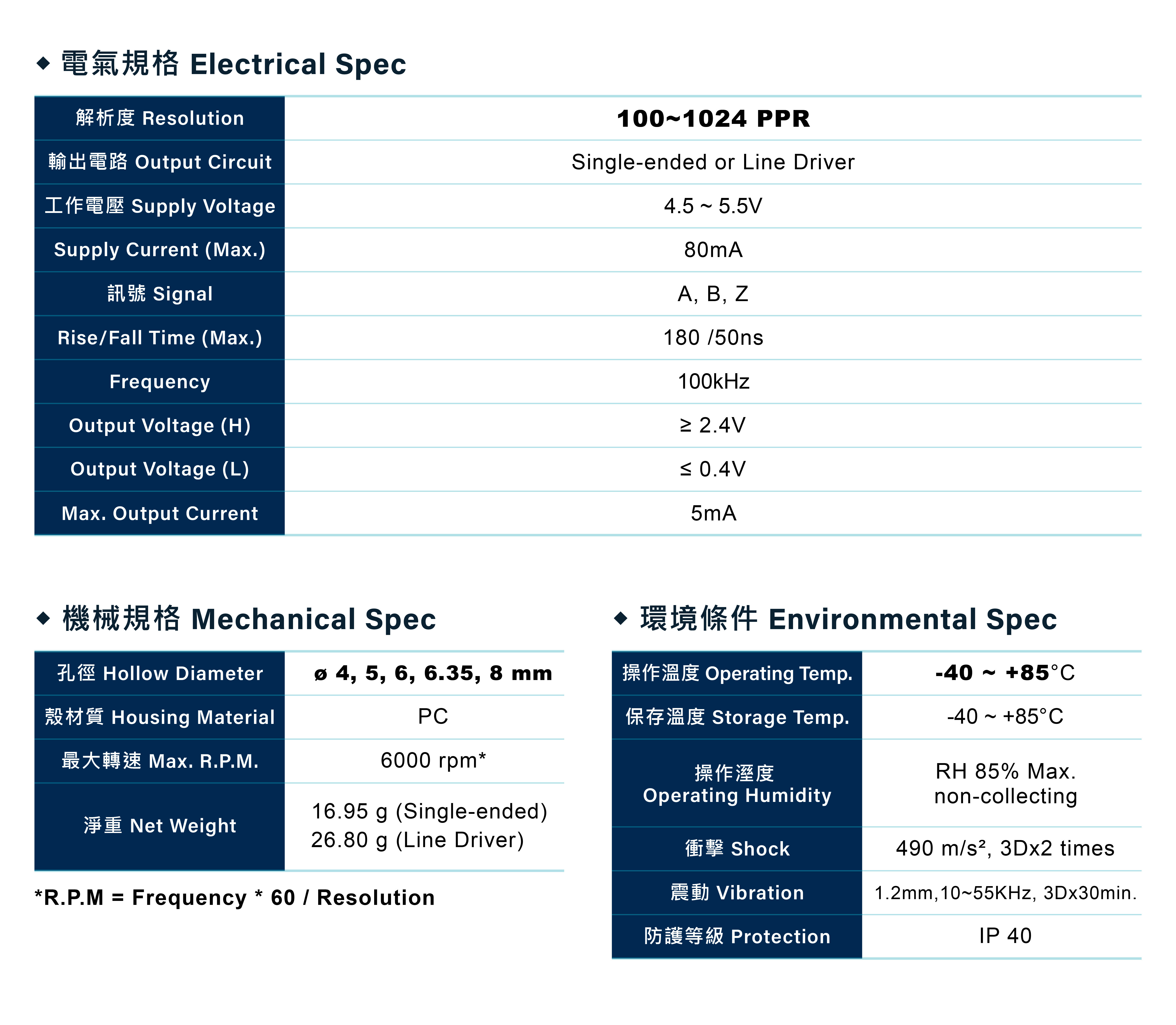

規格

輸出波形

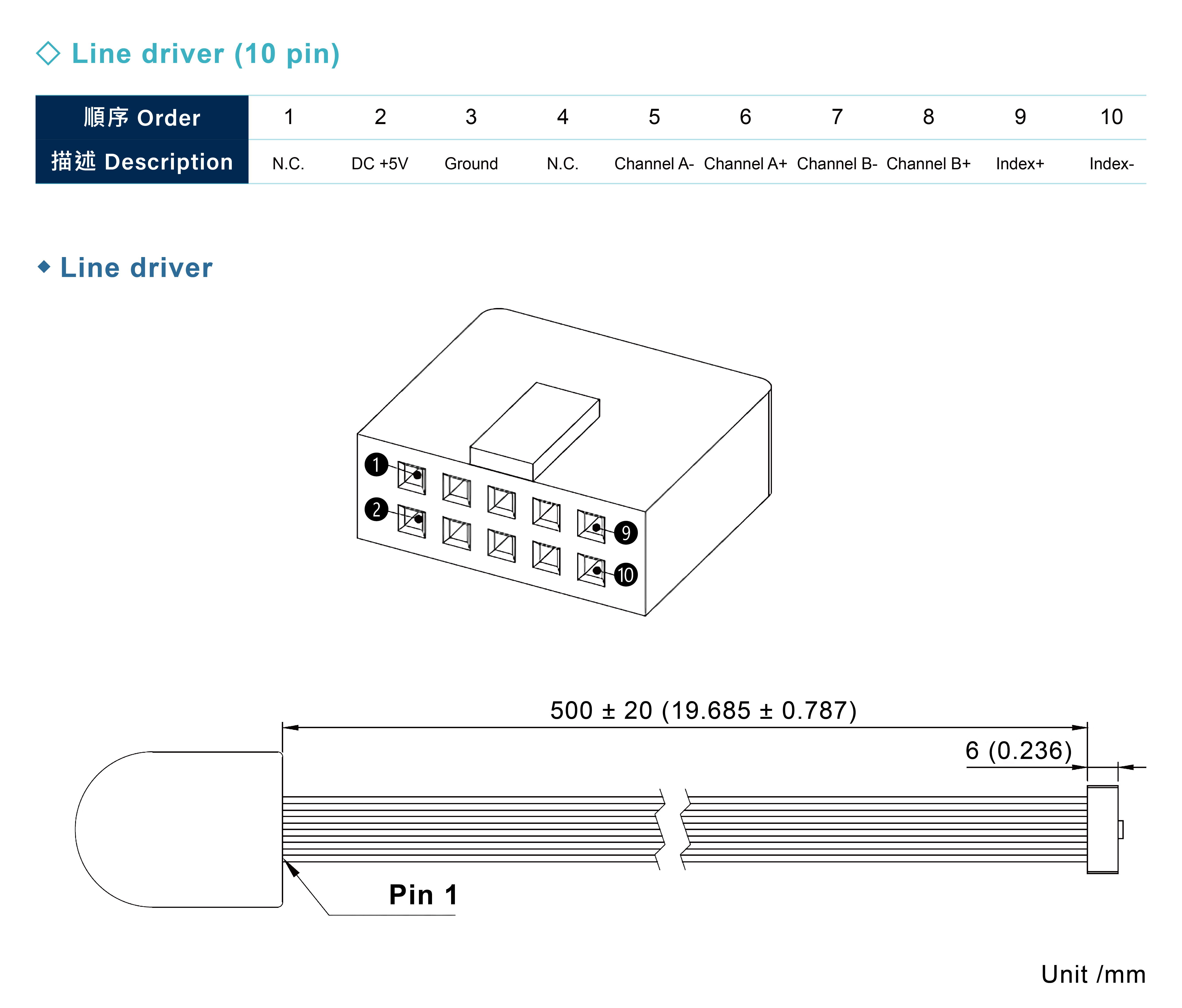

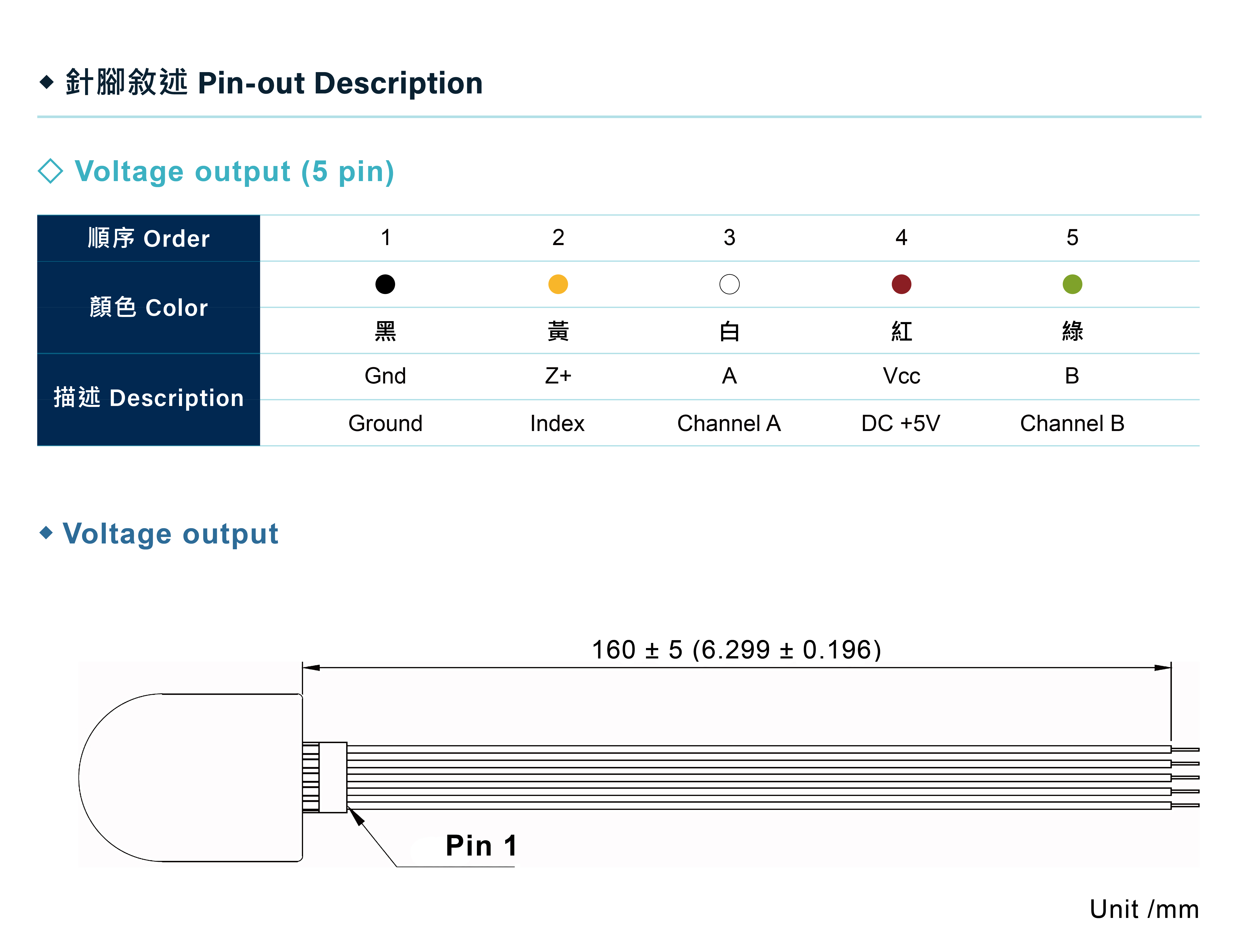

針腳敘述




Cable: UL1430/ AWG26 Insulated Wire

Connector: DuPont 65039-032 with Both. 4825X-000

Cable: 10 conductor ribbon cable

Connector: 10 position IDC connector

訂購資訊

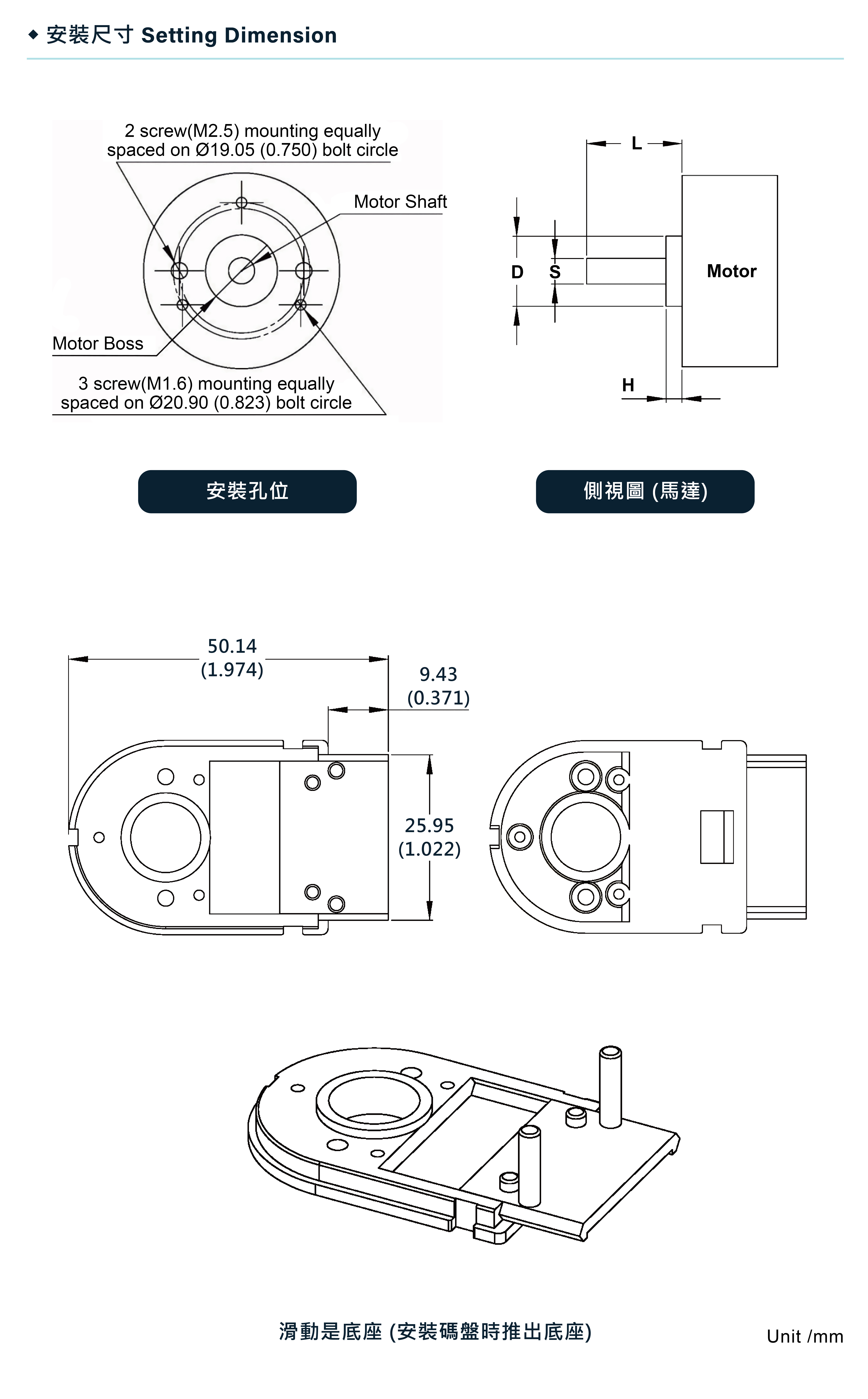

外型與安裝尺寸


組裝指南

零件清單 Parts List

A. 上蓋 (Cover) x1

B. 感測器 91+底座 (Base) x1

C. 螺絲 (Screws) x2

D. 碼盤 (Hubdisk) x1

安裝治具 Installation Tool

E. 同心治具 (Centering tool) x1

F. 六角板手 (Hex wrench) x1



  • 感測器 Sensor 介紹





感測器 91



HS30B / HS302 使用
HS30C / HS303 使用



感測器 97



HS30A / HS301 使用

  • 組裝步驟說明 :

1.

準備馬達



2.

Ⓑ底座與感測器 91放置在馬達上
※HS30B -使用感測器91

3.

使用Ⓔ同心治具定位

4.

鎖付Ⓒ螺絲

5.

移除Ⓔ同心治具

6.

拉出滑塊

7.

安裝Ⓓ法蘭碼盤

8.

推回滑塊確認碼盤的位置,

安裝碼盤時,位置請盡量上下間距均等並略偏下方

9.

Ⓕ六角板手鎖付固定螺絲

10.

安裝Ⓐ上蓋

11.

組裝完成
