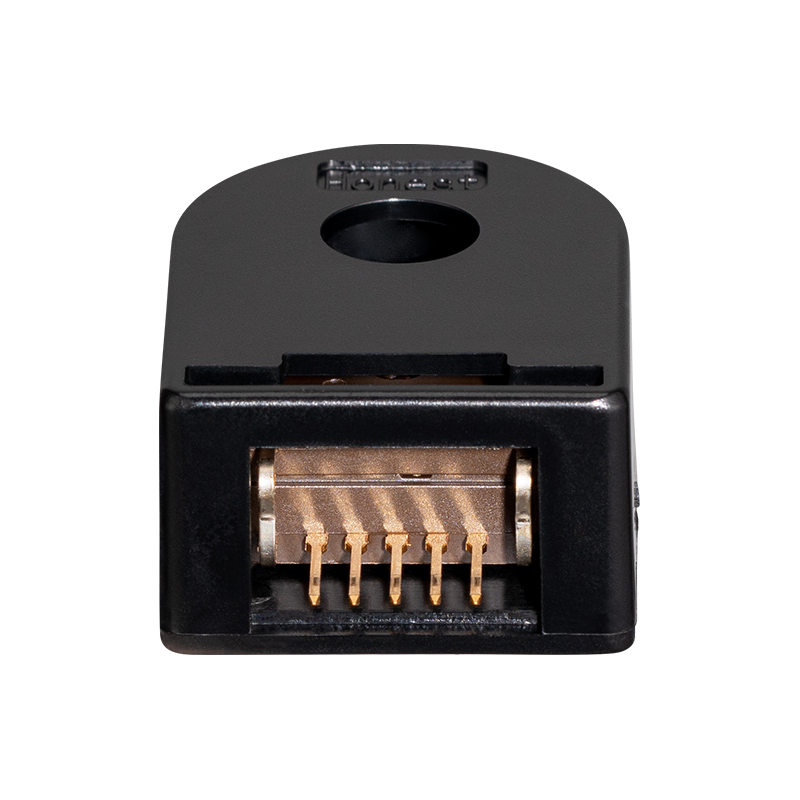

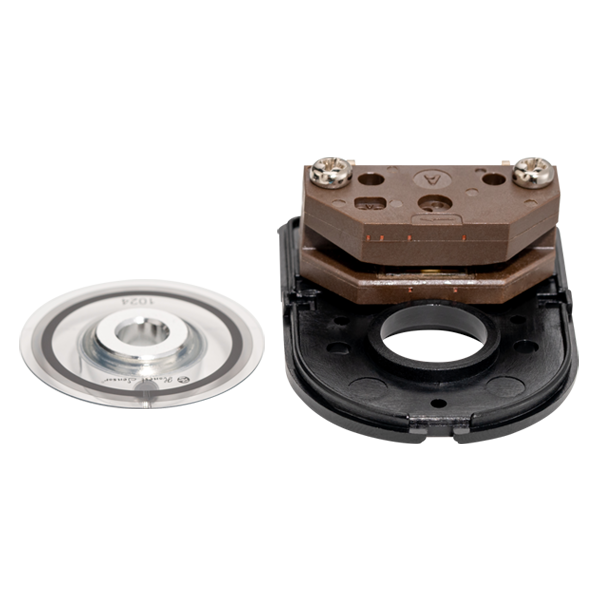

HS302

產品介紹

|PRODUCTS|

HS302

型號 Encoder Modules_Incremental

產品說明

● 應用 Application
‧自動化設備 Automated equipment

分享:

解析度 :

10020025636040050051210001024客製

軸孔尺寸 :

4mm5mm6mm6.35mm8mm客製

輸出電路 :

V (Voltage output)L (Line driver)

工作電壓 :

4.5~5.5V

組裝治具 :

依比例隨貨附贈

數量:

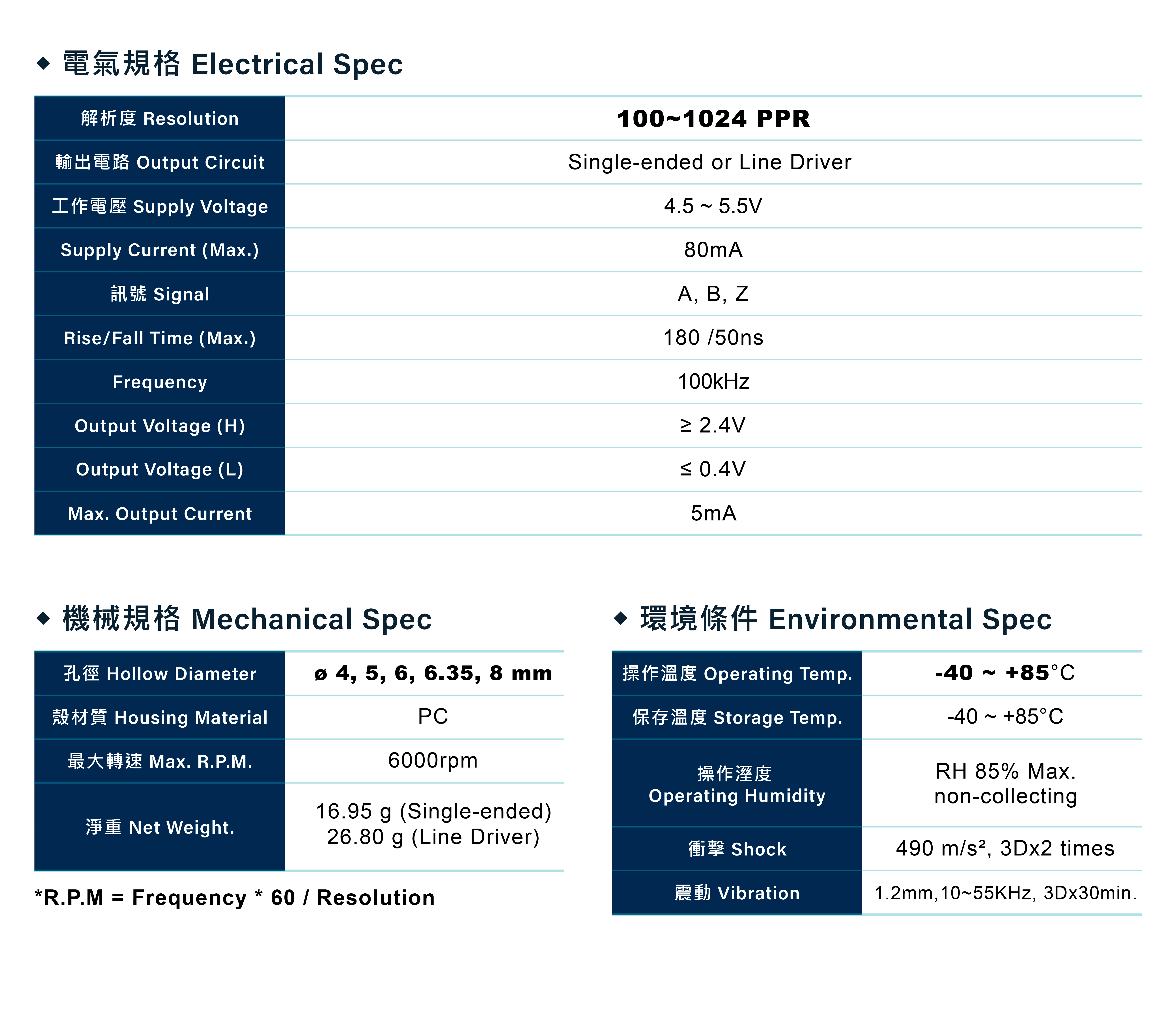

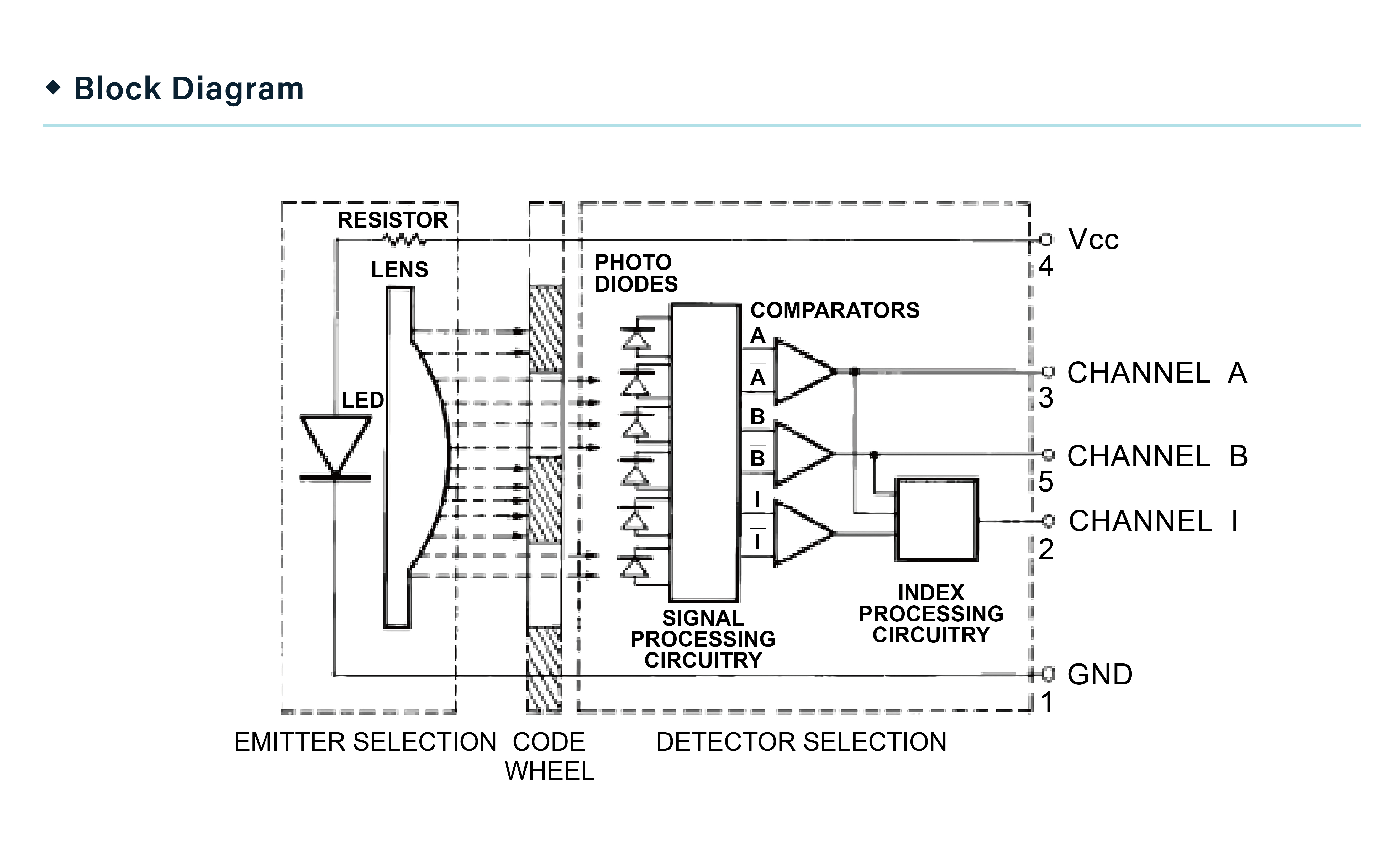

規格

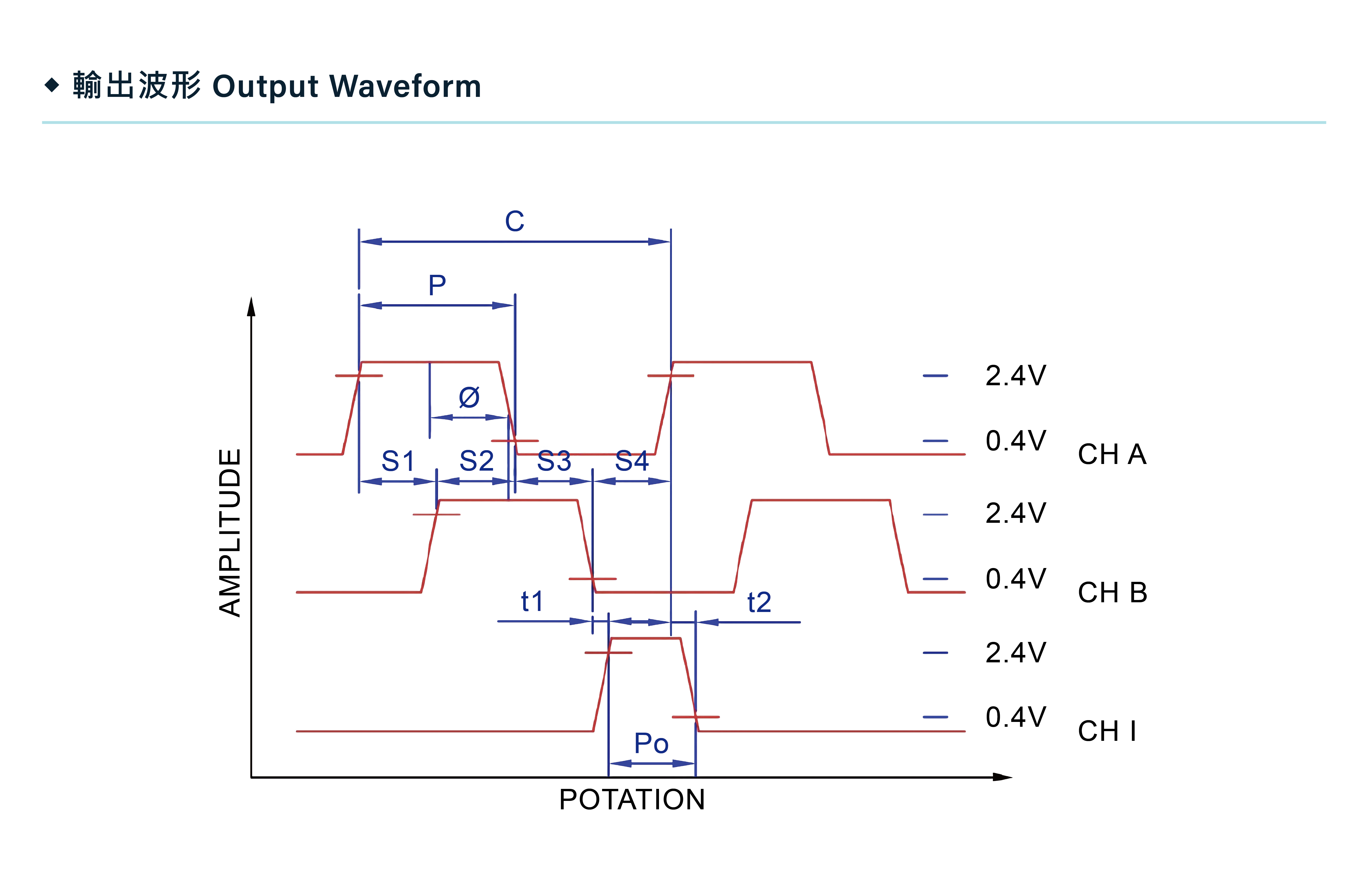

輸出波形與圖框

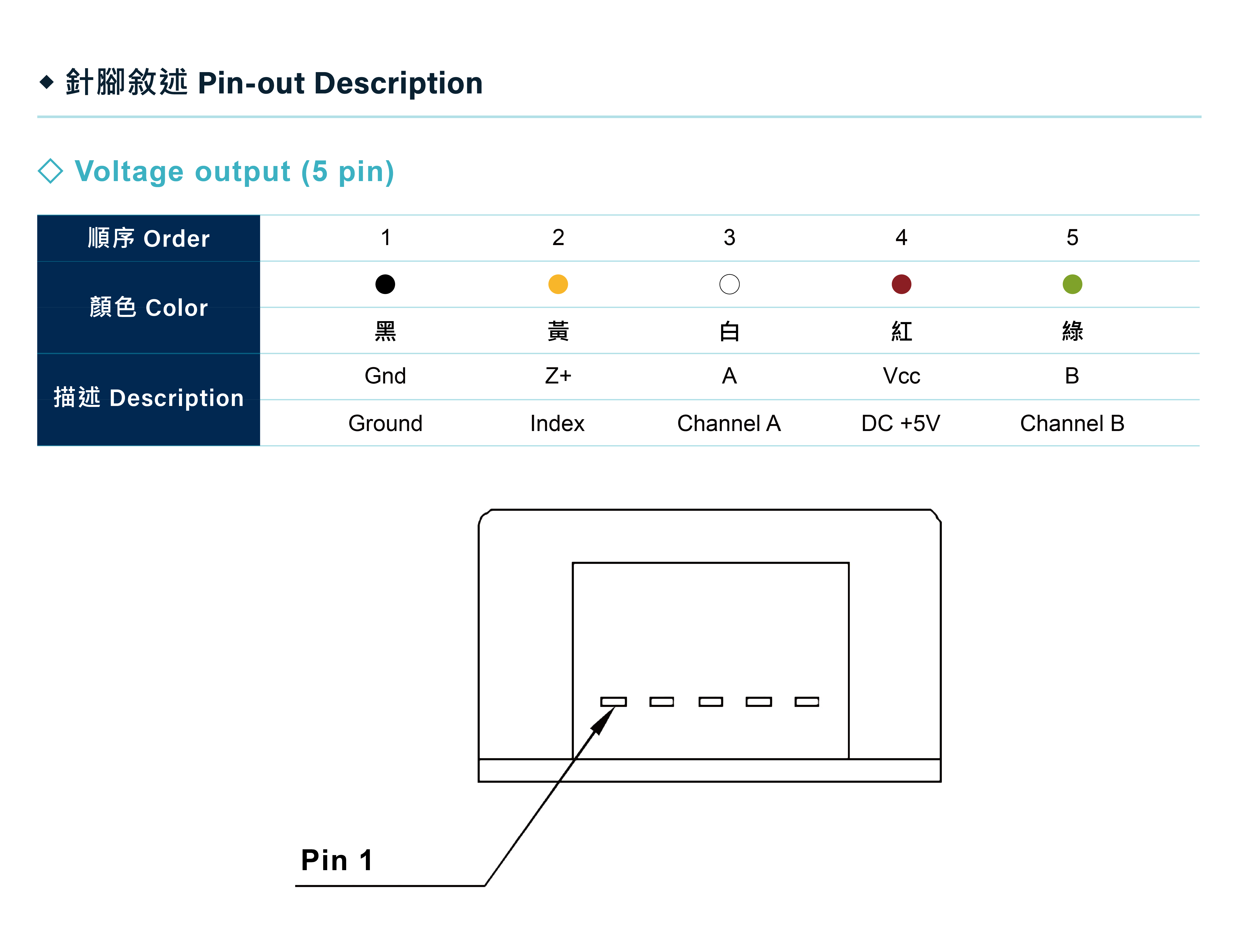

針腳敘述

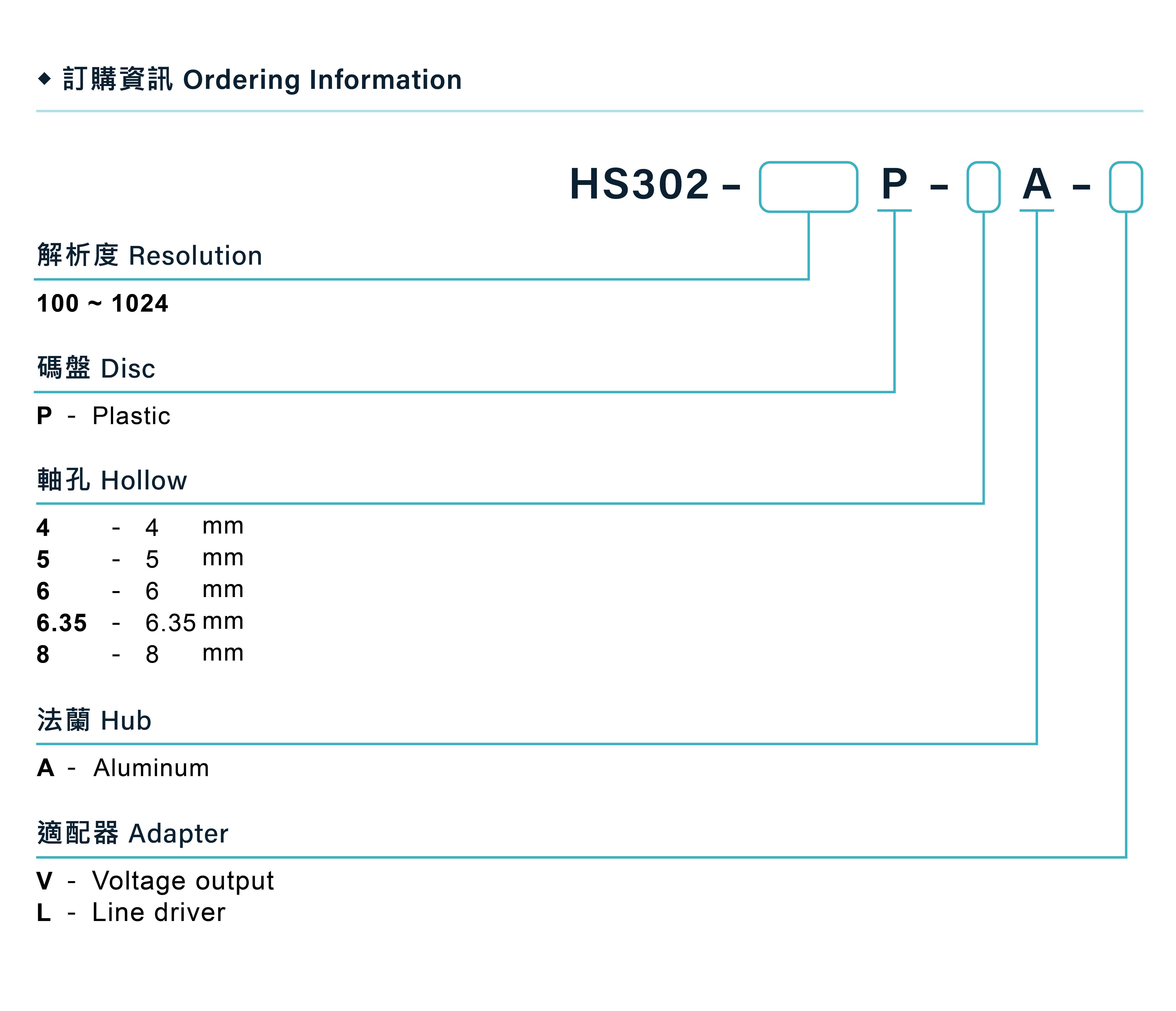

訂購資訊

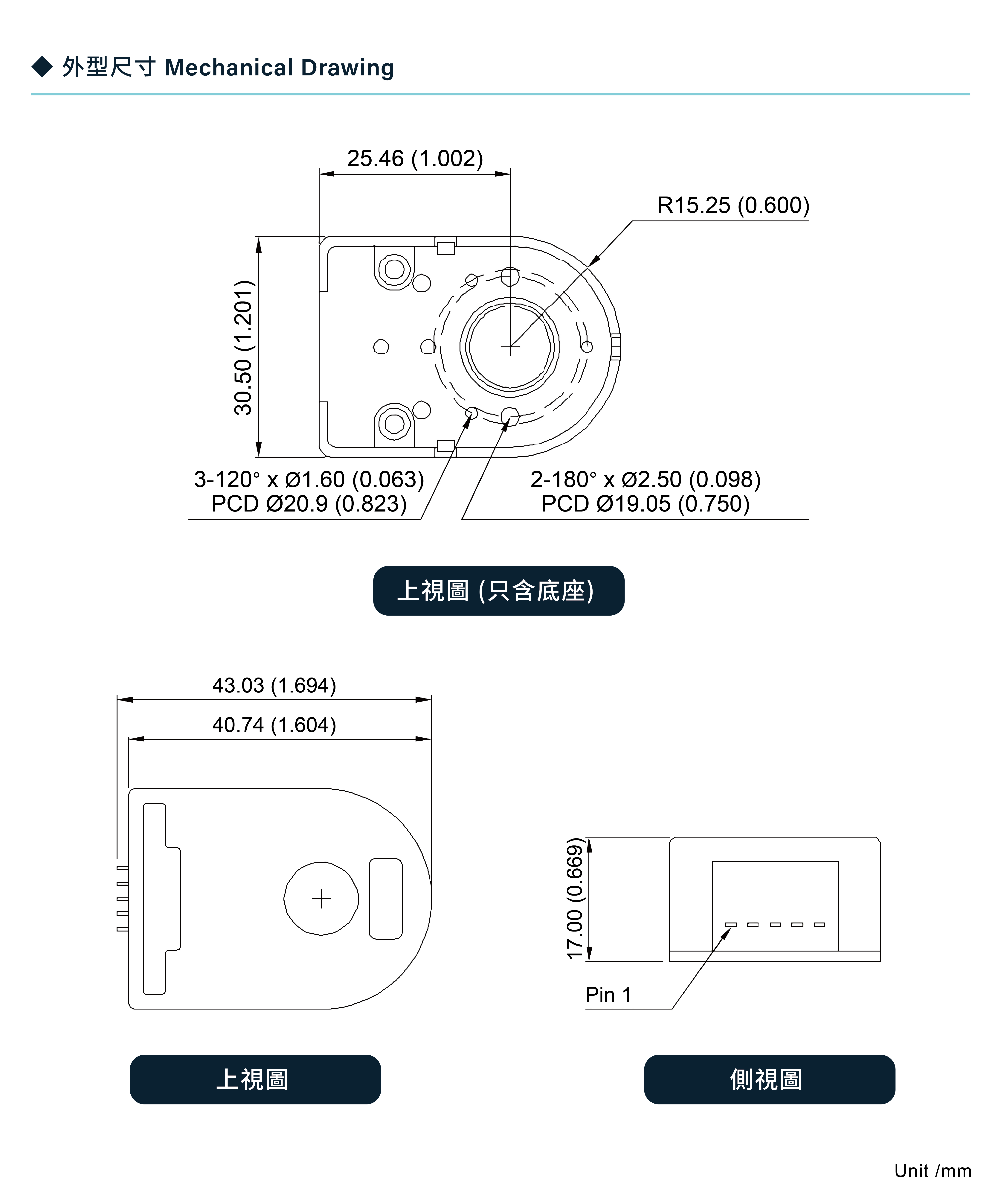

外型尺寸
組裝指南






零件清單 Parts List

A. 上蓋 (Cover) x1
B. 底座 (Base) x1
C. 感測器 91+線材 (wire) x1
D. 盤頭短螺絲 (Pan Screws - Short) x2
E. 盤頭長螺絲 (Pan Screws - Long) x2
F. 碼盤 (Hubdisk) x2

安裝治具 Installation Tool

G. 同心治具 (Centering tool) x1

H. 六角板手 (Hex wrench) x1

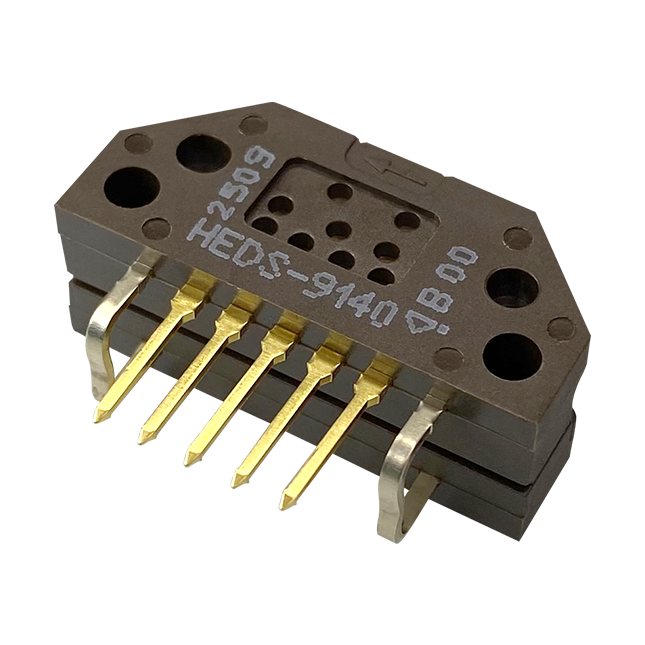

  • 感測器 Sensor 介紹

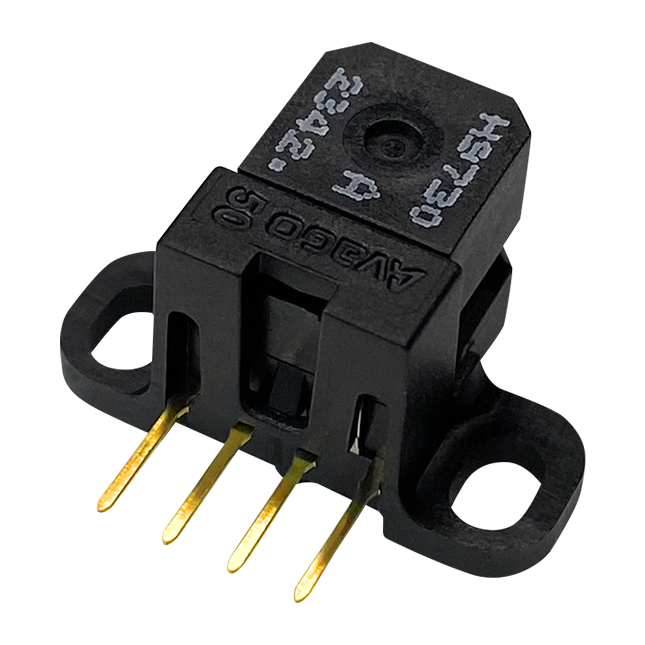

感測器 91



HS30B / HS302 使用

HS30C / HS303 使用



感測器 97



HS30A / HS301 使用

  • 組裝步驟說明 :

1.

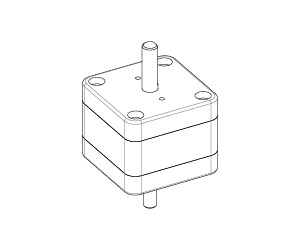

準備馬達

2.

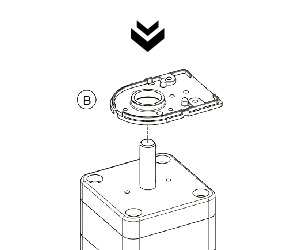

Ⓑ底座放置在馬達上

3.

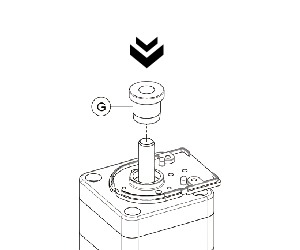

使用Ⓖ同心治具定位

4.

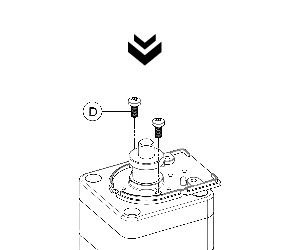

鎖付Ⓓ短螺絲

5.

移除Ⓖ同心治具

6.

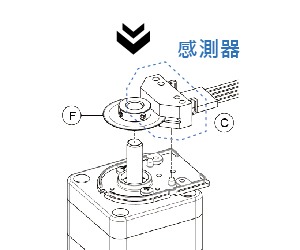

將ⒸⒻ感測器 91組件組裝到馬達軸心和Ⓑ底座上
※HS302 -使用感測器91

7.

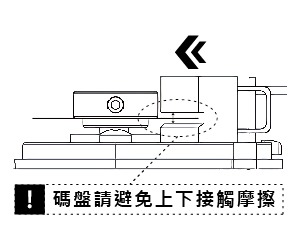

確認碼盤的位置,
安裝碼盤時,位置請盡量上下間距均等並略偏下方

8.

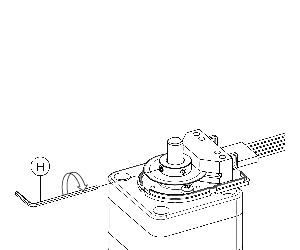

Ⓗ六角板手鎖付固定螺絲

9.

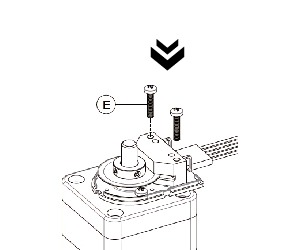

感測器鎖付固定Ⓔ長螺絲

10.

安裝Ⓐ上蓋

11.

組裝完成

規格

輸出波形與圖框


針腳敘述

訂購資訊

外型尺寸

組裝指南

零件清單 Parts List

A. 上蓋 (Cover) x1
B. 底座 (Base) x1
C. 感測器 91+線材 (wire) x1
D. 盤頭短螺絲 (Pan Screws - Short) x2
E. 盤頭長螺絲 (Pan Screws - Long) x2
F. 碼盤 (Hubdisk) x2

安裝治具 Installation Tool

G. 同心治具 (Centering tool) x1

H. 六角板手 (Hex wrench) x1





  • 感測器 Sensor 介紹





感測器 91



HS30B / HS302 使用

HS30C / HS303 使用



感測器 97



HS30A / HS301 使用

  • 組裝步驟說明 :

1.

準備馬達

2.

Ⓑ底座放置在馬達上

3.

使用Ⓖ同心治具定位

4.

鎖付Ⓓ短螺絲

5.

移除Ⓖ同心治具

6.

將ⒸⒻ感測器 91組件組裝到馬達軸心和Ⓑ底座上
※HS302 -使用感測器91

7.

確認碼盤的位置,
安裝碼盤時,位置請盡量上下間距均等並略偏下方

8.

Ⓗ六角板手鎖付固定螺絲

9.

感測器鎖付固定Ⓔ長螺絲

10.

安裝Ⓐ上蓋

11.

組裝完成
