HS301

產品介紹

|PRODUCTS|

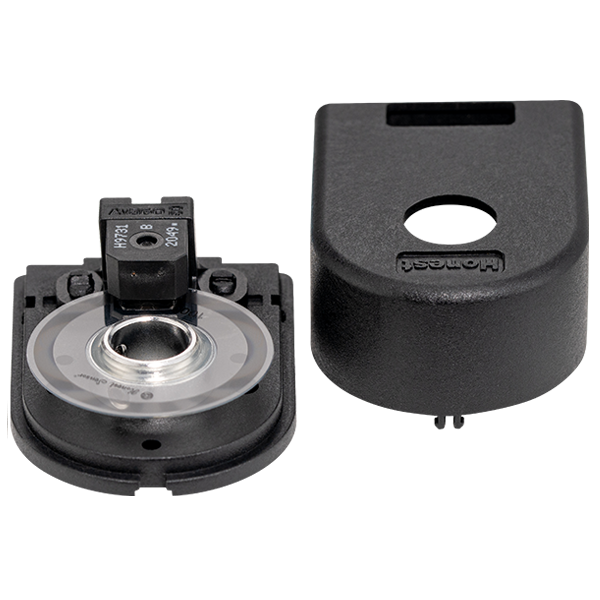

HS301

型號 Encoder Modules_Incremental

產品說明

● 應用 Application
‧自動化設備 Automated equipment

分享:

解析度 :

961001922002563003604005005121000客製

碼盤 :

P (Plastic)

軸孔尺寸 :

3mm4mm5mm6mm6.35mm8mm客製

輸出電路 :

TTL (Single-ended)

工作電壓 :

4.5~5.5 V

線材長度 :

VO-205mm (焊接)

組裝治具 :

依比例隨貨附贈

數量:

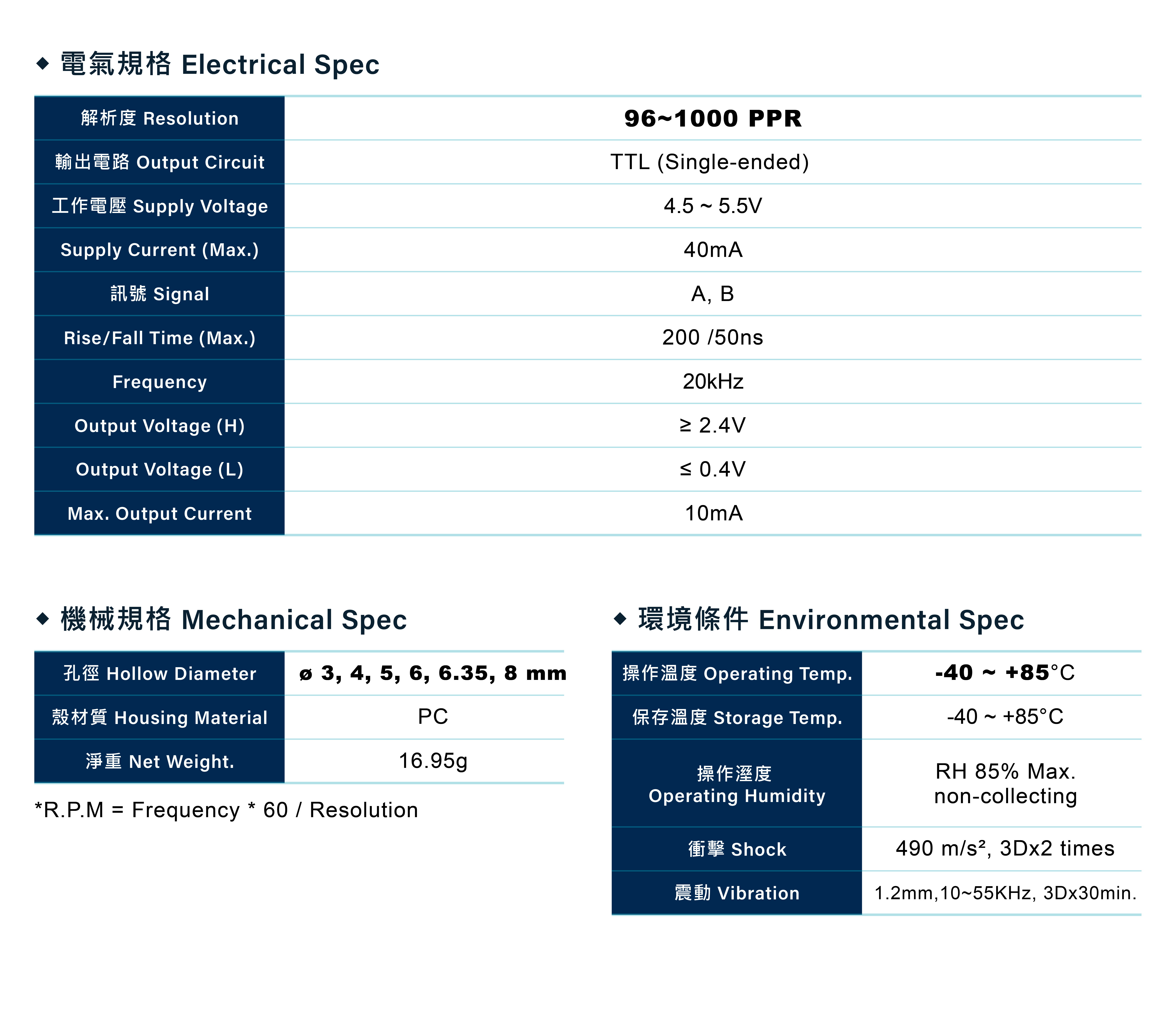

規格

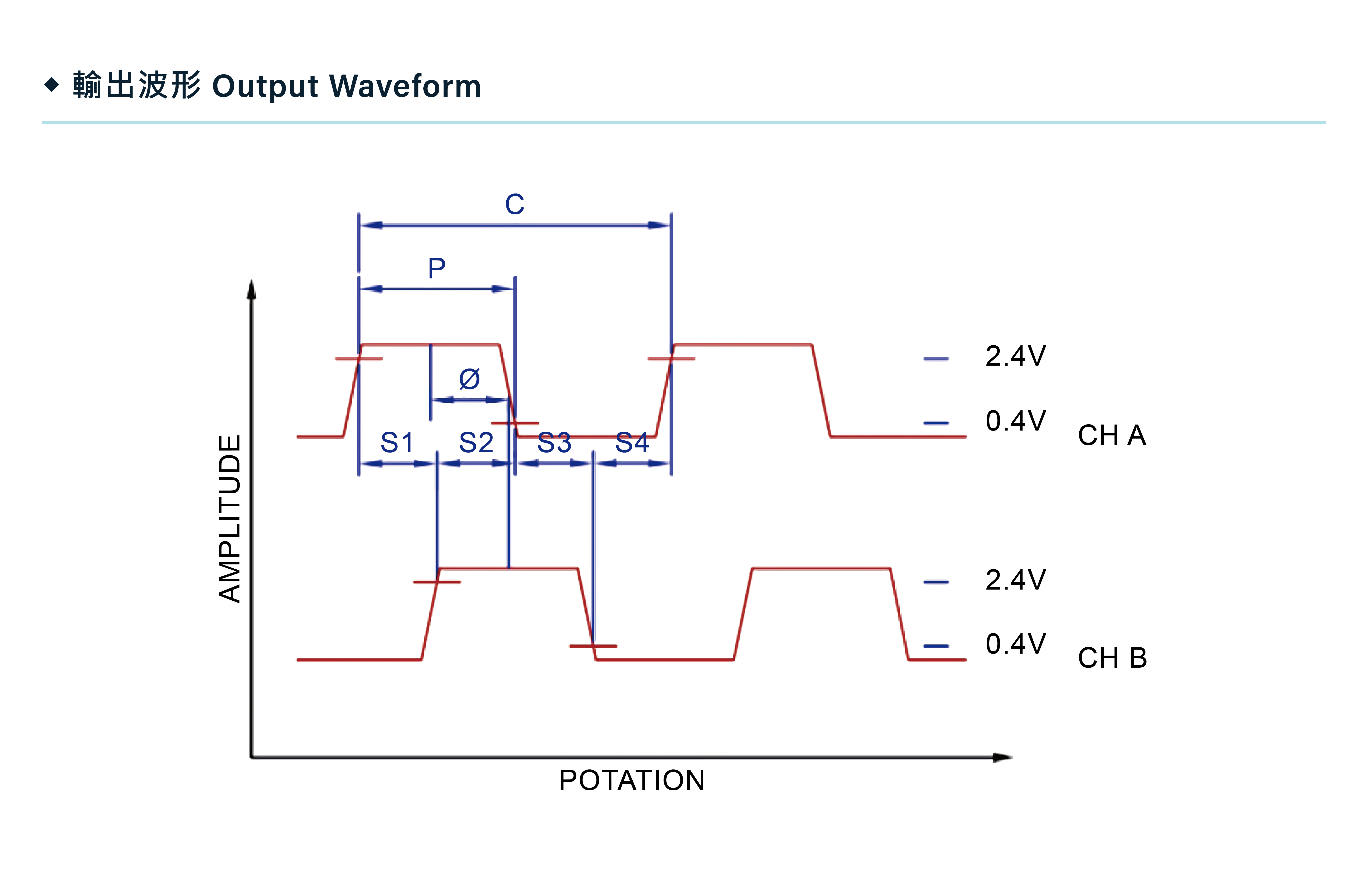

輸出波形

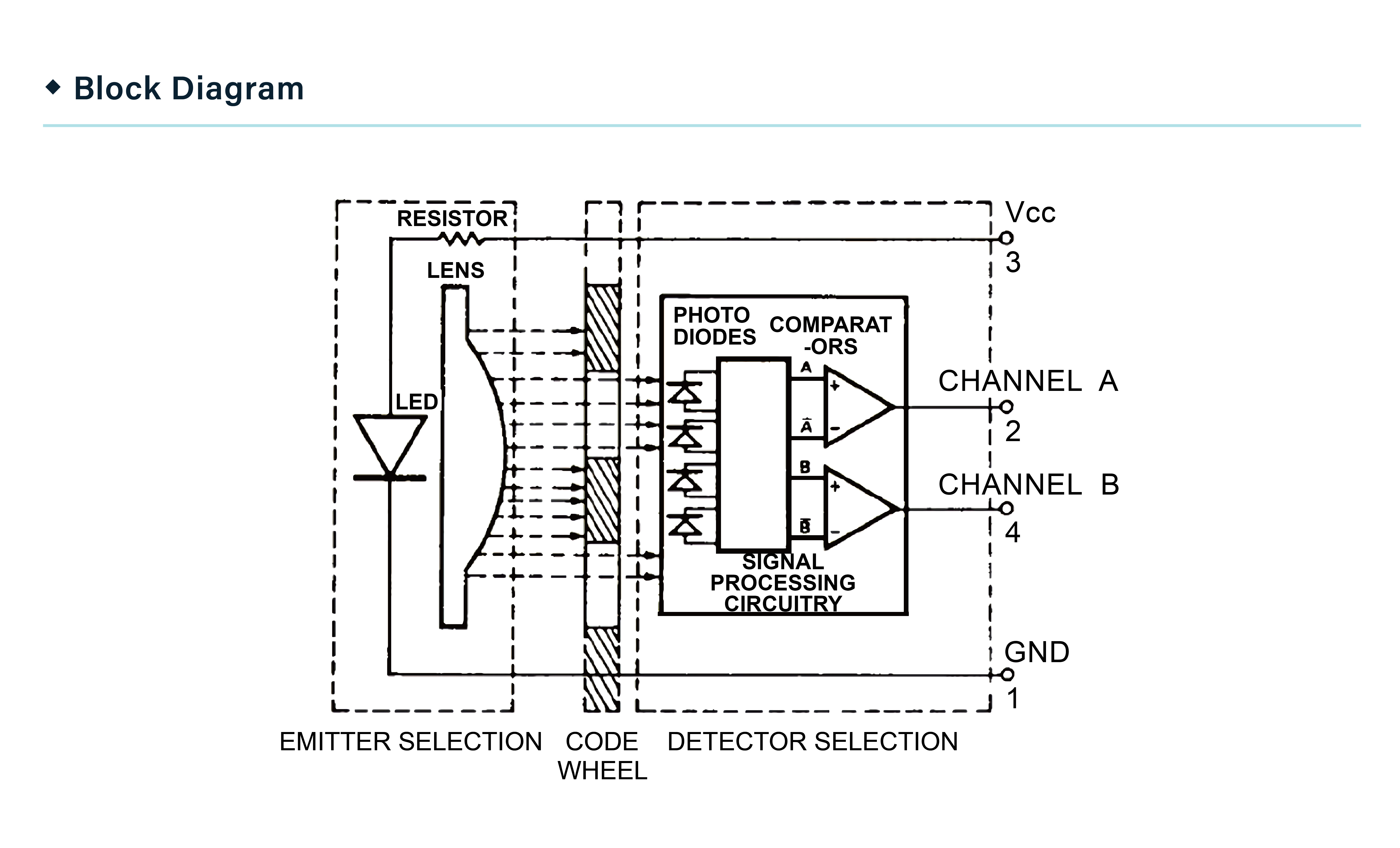

方塊圖

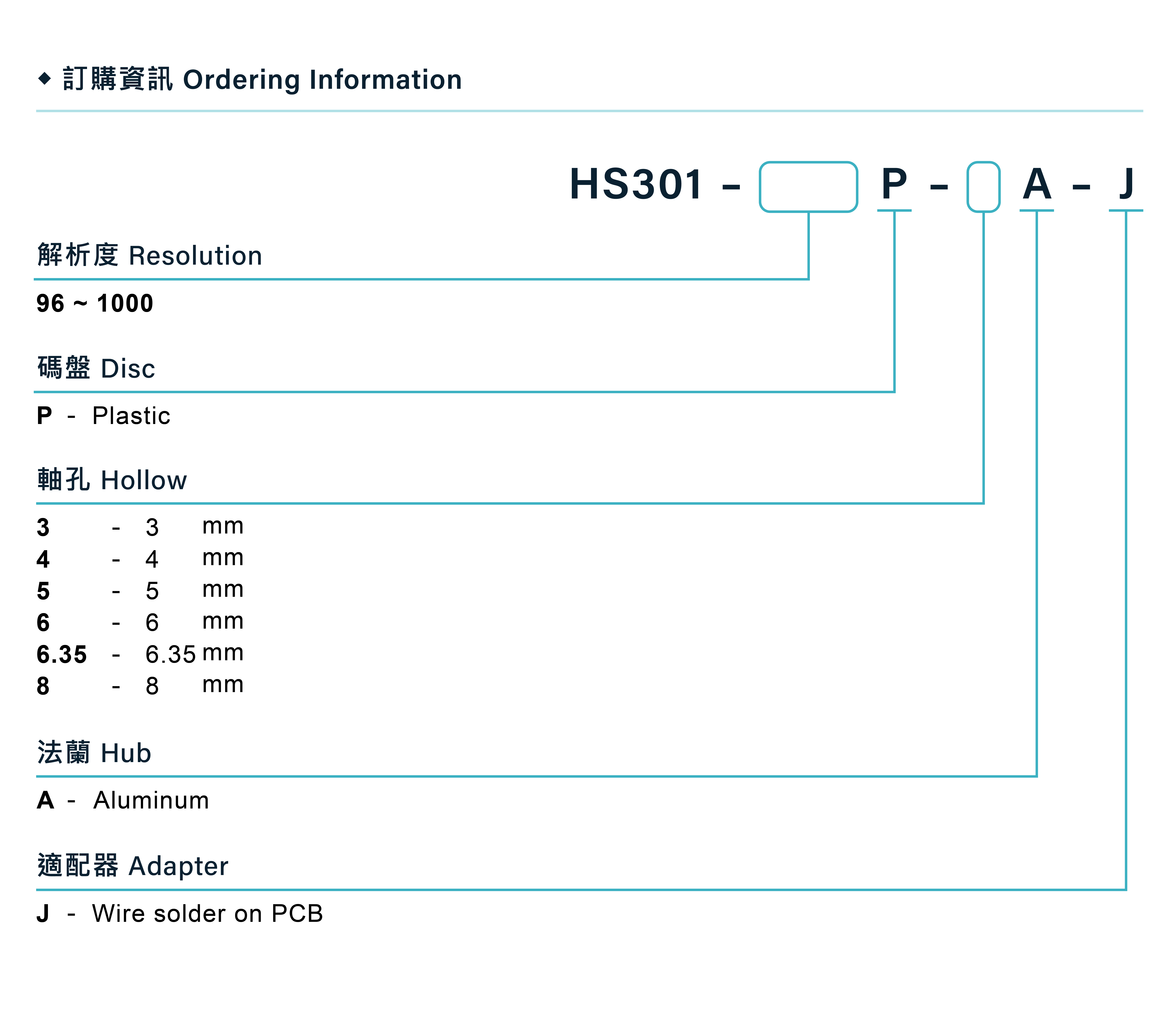

訂購資訊

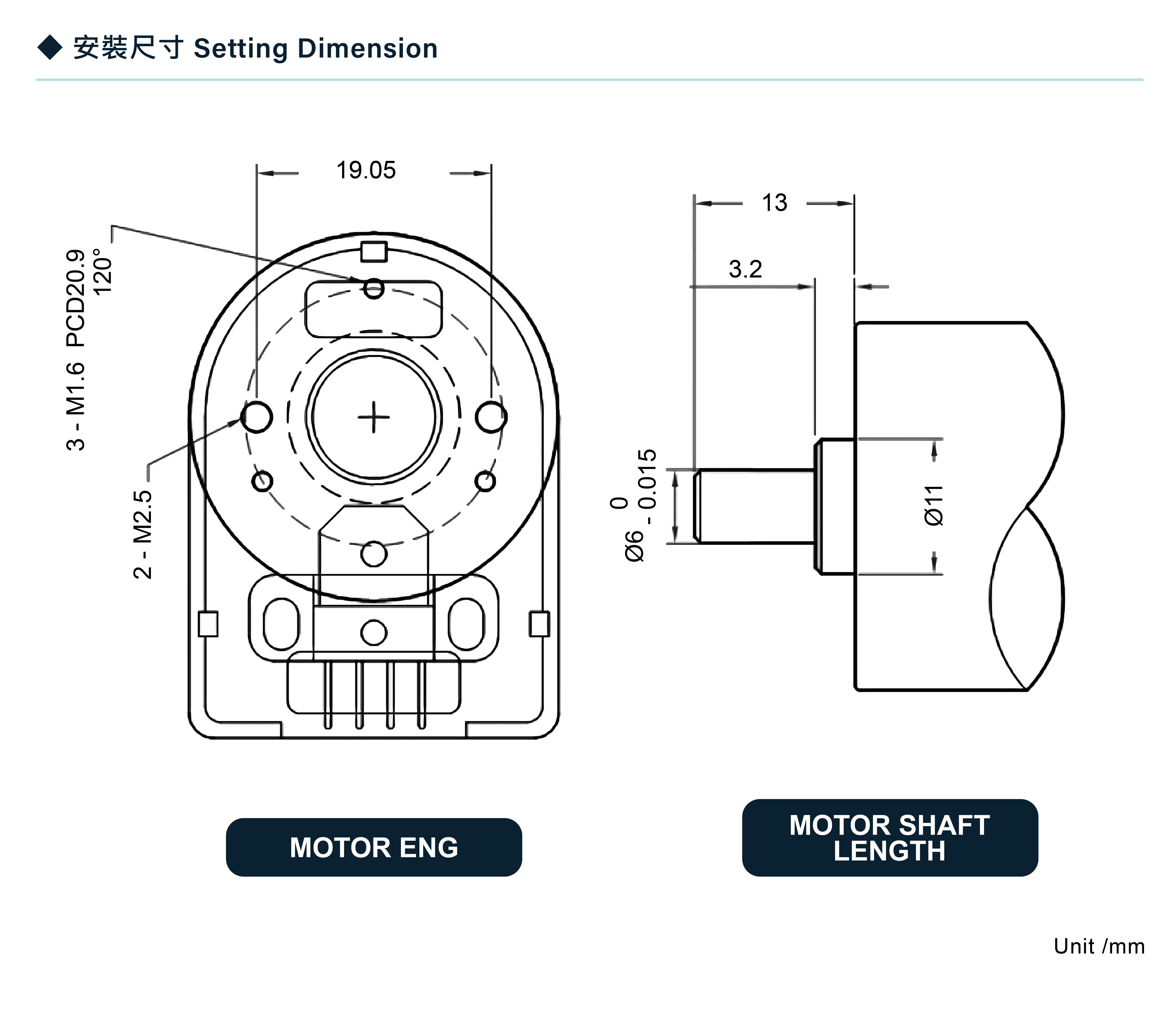

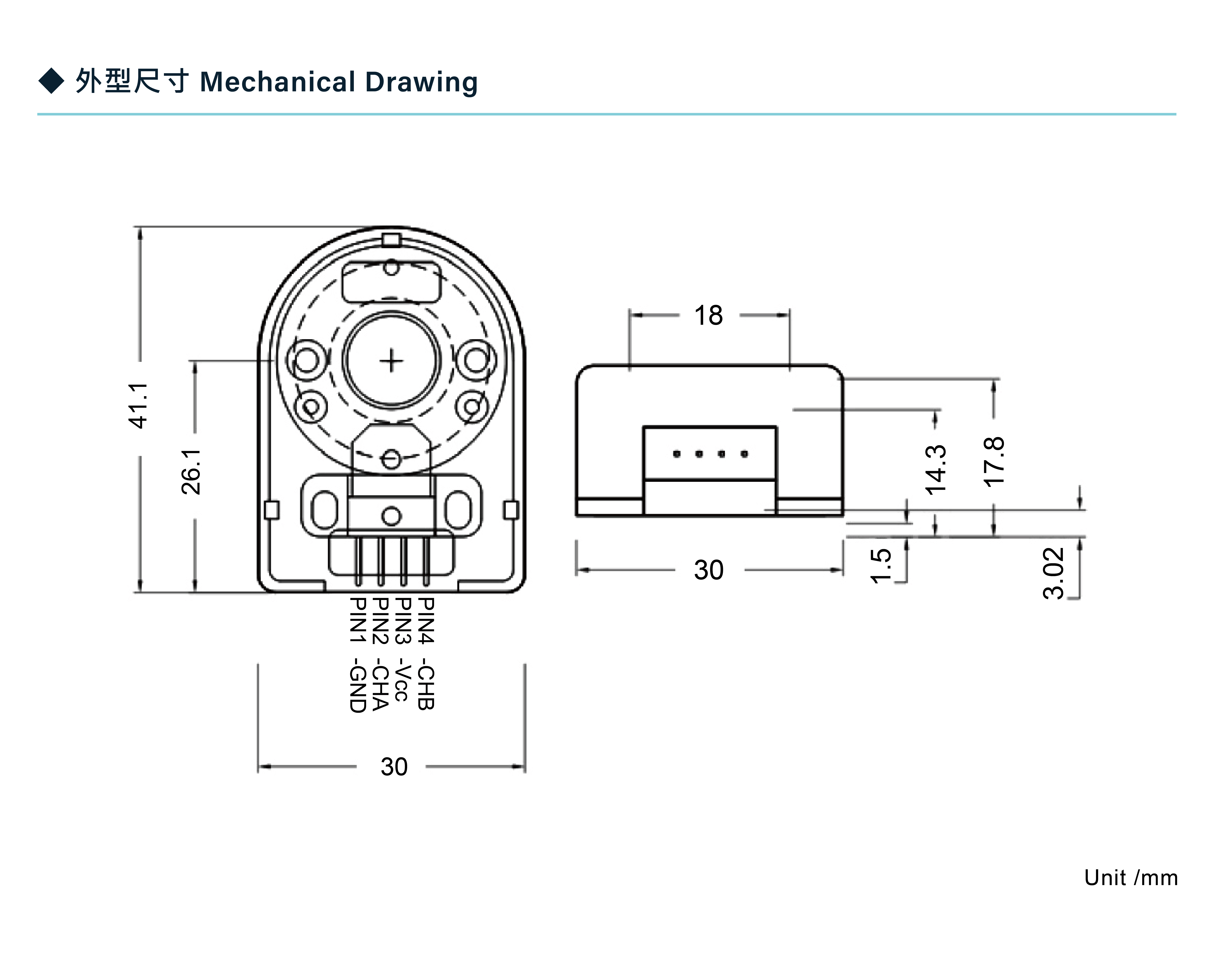

外型與安裝尺寸
組裝指南






零件清單 Parts List

A. 上蓋 (Cover) x1

B. 底座 (Base) x1

C. 感測器 91+線材 (wire) x1

D. 螺絲 (Screws) x2

E. 碼盤 (Hubdisk) x1

安裝治具 Installation Tool

F. 同心治具 (Centering tool) x1

G. 六角板手 (Hex wrench) x1

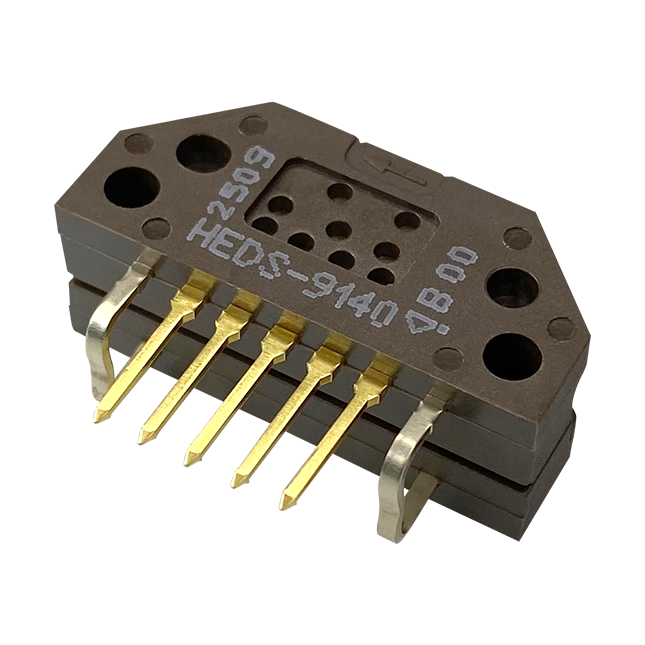

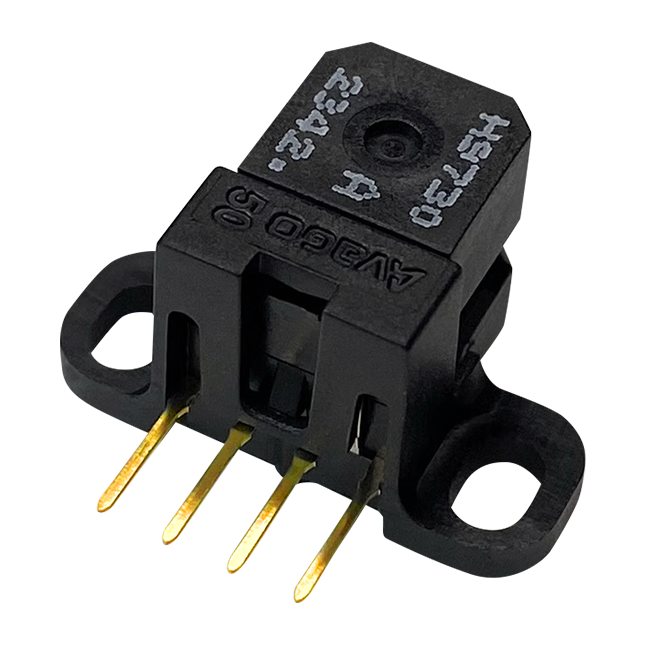

  • 感測器 Sensor 介紹





感測器 97



HS30A / HS301 使用



感測器 91



HS30B / HS302 使用
HS30C / HS303 使用

  • 組裝步驟說明 :

1.

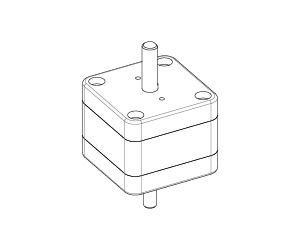

準備馬達

2.

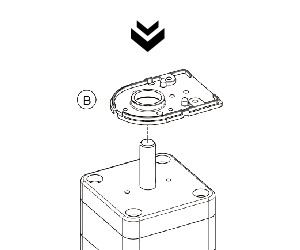

Ⓑ底座放置在馬達上

3.

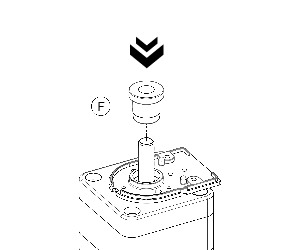

使用Ⓕ同心治具定位

4.

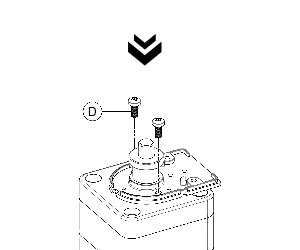

鎖付Ⓓ螺絲

5.

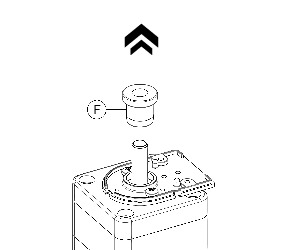

移除Ⓕ同心治具

6.

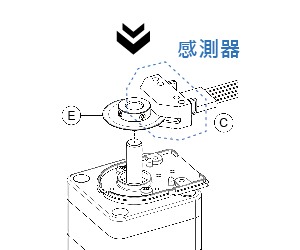

將ⒸⒺ感測器 97組件組裝到馬達軸心和Ⓑ底座上
※HS301 -使用感測器97

7.

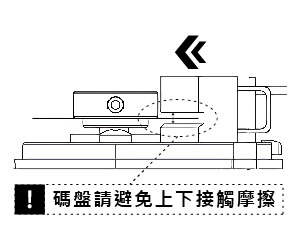

確認碼盤的位置,
安裝碼盤時,位置請盡量上下間距均等並略偏下方

8.

Ⓖ六角板手鎖付固定螺絲

9.

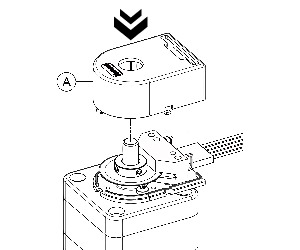

安裝Ⓐ上蓋

10.

組裝完成

規格

輸出波形

方塊圖

訂購資訊

外型與安裝尺寸


組裝指南

零件清單 Parts List

A. 上蓋 (Cover) x1

B. 底座 (Base) x1

C. 感測器 91+線材 (wire) x1

D. 螺絲 (Screws) x2

E. 碼盤 (Hubdisk) x1

安裝治具 Installation Tool

F. 同心治具 (Centering tool) x1

G. 六角板手 (Hex wrench) x1







  • 感測器 Sensor 介紹





感測器 97



HS30A / HS301 使用



感測器 91



HS30B / HS302 使用
HS30C / HS303 使用

  • 組裝步驟說明 :

1.

準備馬達

2.

Ⓑ底座放置在馬達上

3.

使用Ⓕ同心治具定位

4.

鎖付Ⓓ螺絲

5.

移除Ⓕ同心治具

6.

將ⒸⒺ感測器 97組件組裝到馬達軸心和Ⓑ底座上
※HS301 -使用感測器97

7.

確認碼盤的位置,
安裝碼盤時,位置請盡量上下間距均等並略偏下方

8.

Ⓖ六角板手鎖付固定螺絲

9.

安裝Ⓐ上蓋

10.

組裝完成
